管道環焊縫開挖驗證過程中光纜安全控制與焊口精準定位技術探究
來源:《管道安全保護》2025年第2期 作者:曾傳海 石煥 龔志偉 張志深 唐小平 時間:2025-8-23 閱讀:
曾傳海 石煥 龔志偉 張志深 唐小平
國家管網集團西氣東輸管道公司南昌輸氣分公司
摘要:針對管道環焊縫開挖作業中頻發的光纜損傷與焊口定位偏差問題,提出"三維動態防護+多源融合定位"技術體系。通過構建基于分布式光纖傳感的光纜應力監測網絡,結合慣性導航與電磁標記復合定位技術,形成全流程數字化管控方案。工程實踐表明,該方案顯著降低光纜損傷風險,焊口定位精度提升至行業領先水平,為長輸管道安全運維提供技術支撐。
關鍵詞:環焊縫開挖;光纜防護;多源定位;數字孿生;管道安全
環焊縫質量關系到管道安全運行,影響國家能源動脈安全。近年來隨著服役年限延長,管道環焊縫開挖驗證工作量每年都在增加。如何減少傳統開挖方式導致的光纜損傷,提高焊口定位精度,通過建立“三維動態防護+多源融合定位”技術體系,有效保障了管道環焊縫開挖驗證工作的安全性和效率。
1 問題與風險分析
1.1 光纜安全風險
(1)傳統雷迪儀測試光纜方法常存在偏差,容易與管道產生耦合,難以精準定位光纜位置。
(2)開挖卸荷光纜懸空段超過安全長度(>3 m),導致光纜應力變化速率達0.5 MPa/min,超出常規監測系統響應能力。
(3)GIS坐標、慣性導航、電磁標記等系統各自獨立,未建立有效的協調機制,依據單一數據源定位的誤差率比較高。
1.2 焊口定位風險
(1)慣性導航累積誤差。里程輪計距受地面起伏影響,軸向誤差隨距離放大。據某項目實測數據顯示,2 km管段焊口定位偏差達±2.1 m,額外增加土方量500 m³。
(2)物理標記物失效。淺層埋設的磁標易受農耕或洪水移位,10%的焊口因磁信號衰減至背景噪聲水平(<50 nT)而無法識別,需二次返工。
2 技術體系構建與應用
2.1 技術體系框架設計
“三維動態防護+多源融合定位”技術體系以數字孿生平臺為核心樞紐,集成兩大子系統。
(1)光纜三維動態防護系統。該系統功能包括實時監測光纜應力狀態,動態劃分開挖禁區;其數據流為:傳感數據實時上傳至數字孿生平臺。
(2)焊口多源融合定位系統。其功能包括協同處理GIS、慣性導航(INS)、電磁標記數據;其數據流為定位結果反饋至平臺進行智能決策。
兩大子系統通過平臺實現雙向數據聯動,即光纜應力突變時,平臺自動鎖定風險區域并暫停機械作業;焊口定位數據驅動開挖禁區動態調整,形成閉環管控。
2.2 三維動態防護系統
三維動態防護系統由空間定位層、應力監測層、過程控制層構成,實現光纜風險分級管控。
(1)空間定位層。
BIM+GIS融合建模:集成光纜走向、埋深、土壤腐蝕性參數,空間分辨率5 cm;
RFID智能標識:沿光纜每200 m布設電子標簽,手持設備定位精度±10 cm。
(2)應力監測層。
分布式光纖傳感(DAS):Φ0.25 mm緊套光纖螺旋纏繞(螺距15 cm),實時監測應變(精度1με)、振動(靈敏度0.1 g); 實施動態預警機制(表 1)。

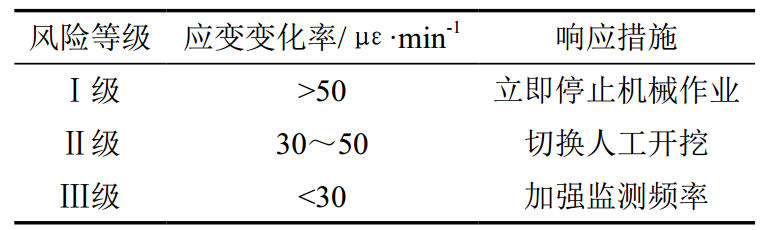

表 1 光纜應變風險分級響應機制
(3)過程控制層。
基于應力監測數據,以光纜為中心劃定三級防護區(表 2),動態調整施工策略,實現風險分級管控 。

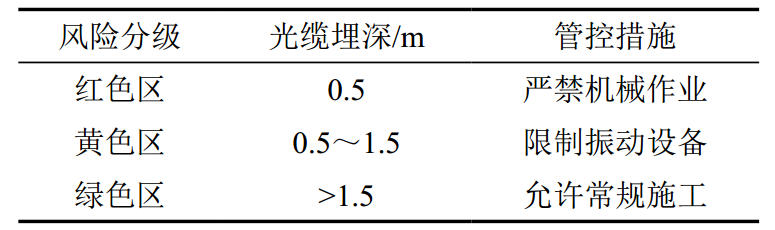

表 2 光纜風險分級管控
2.3 焊口多源融合定位技術
(1)四級定位流程。
GIS粗定位:調用管道數據庫數據,圈定200 m范圍。
INS精定位:采用FOG光纖陀螺儀(零偏穩定性0.01 °/h)差分修正,誤差縮至±10 m。
電磁細定位:在焊口兩側埋設NdFeB永磁體(剩磁1.4 T),采用Fluxgate磁強計(靈敏度10 nT) 掃描永磁體,鎖定±1 m區域。
人工復核:手持超聲波測厚儀驗證焊縫特征。
(2)數據融合算法。
建立基于卡爾曼濾波的定位模型:
X(k) = A·X(k-1) + B·U(k) + W(k)
Z(k) = H·X(k) + V(k)
其中:狀態向量X=[經度,緯度,深度,航向角];觀測矩陣Z融合INS、電磁、GIS數據 。
2.4 工程應用效果
(1)應用驗證。選取國內某天然氣干線管道開展工程應用,管徑1219 mm,X80鋼級,開挖復拍56道環焊縫,光纜類型GYTA53-24B1,結果表明,光纜防護損傷率降至行業標桿水平(較原方案下降94%以上); 焊口定位平均誤差≤±0.25 m,單點定位工時縮短50.8%(表 3)。
表 3 技術體系應用驗證效果
(2)典型應用場景。某沖溝段管道開挖,因地質沉降導致原始里程偏差達11.3 m,采用本技術體系提出解決方案。 啟用INS軌跡回溯功能重建管道軸線;電磁標記在1.7 m深度成功觸發響應; DAS監測到光纜應變突增至45με/min,系統自動暫停挖掘。結果表明,成功規避地質沉降區11.3 m里程偏差,焊口精準暴露,光纜零損傷。
3 結語
“三維動態防護+多源融合定位”技術體系,攻克了光纜應力突變監測與實時預警難題, 突破了復雜地質條件下焊口亞米級定位瓶頸,有效解決了環焊縫開挖中的兩大難題。通過構建“監測—定位—管控”全鏈條數字化解決方案,開發集成化管理系統。實現智能預警,能自動推送風險點位至現場平板終端;設置電子圍欄,在GIS地圖劃定機械作業禁區 ;建立數字孿生,實時映射開挖面地下三維狀態 。
未來將在以下方面提升改進,一是研發智能裝備,開發光纜避讓型挖掘機具,實現DAS數據與機械控制系統聯動;二是完善標準體系,推動磁標記定位、動態防護等條款納入GB 50423等行業標準;三是深化數字孿生,建立管道全生命周期BIM平臺,探索數字資產化管理模式。
