周升寶

陜西延長石油（集團）管道運輸公司第四分公司

摘要：長輸管道作為能源運輸?shù)暮诵脑O(shè)施，其安全運行依賴高效的巡護管理，但管道往往不可避免的途經溝壑縱深、植被茂密、地質災害頻發等復雜多變的地形地貌，給巡護工作帶來了極大挑戰。本文以陜北黃土高原山區的延長石油長輸管道為背景，探討傳統巡檢在復雜地形環境下的作用及優化策略，提出了合理規劃巡檢、智能化升級和綜合管理模式的應用路徑。結果表明，傳統巡檢方式優化升級后可顯著提升巡護效率、降低安全風險，為無人機、機器狗等AI智能技術未來的協同應用提供基礎支持。

關鍵詞：傳統巡檢；長輸管道；黃土高原；山區管道；管道巡護

陜西延長石油（集團）管道運輸公司所轄數以千公里的輸油管道鋪設在陜北黃土高原地區，承擔著原油外輸?shù)闹匾�任�?wù)。該地區地形復雜，山巒疊嶂、溝壑縱橫，植被覆蓋率高，加之地質災害頻發，傳統巡護模式面臨效率低、風險高的雙重挑戰。如何合理規劃與高效利用傳統的巡檢方式，成為了破解山區巡護難題的關鍵。本文結合延長石油所轄管道實際，系統分析了傳統的人工巡檢方式在山區管道巡護中的優化方向。

1  山區管道風險分析

（1）人工巡檢覆蓋面不足。傳統的巡檢方式主要依賴人員定期步行或駕車沿管道路徑檢查，但陜北黃土高原以“千溝萬壑”著稱，管道多沿山脊或谷底敷設，巡檢通道蜿蜒曲折，部分區域坡度超過60度，車輛難以通行。雨季泥石流和冬季凍融作用頻繁損毀巡檢通道，進一步加劇了巡護難度，導致巡檢率低。另外，對人口密集區、環境敏感地等高后果區難以實現高頻次的巡檢，地下管道的腐蝕、第三方打孔盜油等隱蔽性問題也難以及時發現。

（2）應急響應滯后。山區交通條件惡劣，突發事故（如管道泄漏或地質災害損害）時，救援、維修人員和設備難以快速抵達現場，致使事故無法得到及時救援，可能造成重大的經濟損失和環境風險。如延長石油吳延線的雙河鎮墩梁區域線路，位于三面環山的深谷底，屬于典型的大“V”字型陡坡，日常巡檢需人工攀爬陡峭的山脊。

（3）員工安全風險大。巡檢人員需進入復雜地形（如山區、水域）或高風險區域，沿途茂密的植被不僅阻礙人工巡檢的視線，還掩蓋了管道沿線潛在的占?jí)�、盜挖及水毀等風險。如吳延線有85.4%管道敷設在林地、荒地，巡護人員常常需穿越帶刺灌木叢，甚至面臨野生動物威脅，無法實現管道正上方的徒步巡檢。如暴雨、泥石流等極端天氣下巡檢，人員安全風險較大。

（4）環保隱患防控能力不足。傳統巡檢方式難以快速定位泄漏點，僅靠人工巡檢發現泄漏時，可能泄漏已持續較長時間。原油泄漏后污染擴散且無法實時監控泄漏范圍，會造成土壤或水源等環境污染，甚至造成不可估量的嚴重后果。

（5）巡檢數據整合與分析效率低。傳統的巡檢數據、第一手資料多依賴人工記錄，難以形成系統化管理，巡檢日志、隱患登記等數據分散、碎片化，無法據此進行實時風險分析；歷史數據利用率低，缺乏對管道本體缺陷（如焊縫缺陷）或第三方活動（如施工記錄）的長期跟蹤。

2  傳統巡檢優化策略

（1）拓展巡檢通道。通過人為干預，將山區、林地及原有便道進行拓展和延伸，使巡檢人員能夠正常行走，盡最大可能保證機械車輛通行，為管道維修、應急響應及后期智能化運用奠定通行條件。如吳延線旦八鎮三曹灣區域，通過優化巡檢路徑，將單次巡檢時間減少40%，并實現在管道上方徒步巡檢，能夠及時發現風險隱患，顯著提升巡檢效率。

（2）運用智能化巡檢技術。通過無人機、光纖傳感等技術實現長輸管道實時監測與預警，減少對傳統人工巡檢的依賴。一是融合無人機與AI巡檢。使用無人機搭載高分辨率攝像頭與氣體探測器，對山區、水域等復雜區域進行高頻次空中巡查，通過AI圖像識別快速定位管道上方的施工機械、地質異常（如裂縫）或植被異常（如管道泄漏導致植物枯萎）。二是應用分布式光纖傳感。利用同溝敷設光纜作為伴隨傳感介質，感知管道沿線的振動信息，通過機器學習、AI計算分析，對管道沿線正常背景噪聲和威脅事件進行智能識別，以實現對管道沿線威脅事件實時監測、定位和報警，從而協助線路管理人員有效預防管道事故發生。三是安裝AI視頻監控?cái)z像頭。在管道高后果區、高風險區域（如人口密集區、環境敏感區）實施“人防+技防”雙重機制，安裝24小時監控?cái)z像頭，并設置電子圍欄，禁止未授權人員/機械進入。四是研發5G+智能巡檢系統。研發由PC端和手機端App組成的管道巡護App，手機端可以實現巡檢軌跡采集、隱患上報、應急報警等功能，PC端可以實現巡檢計劃下達、實時監控、巡檢歷史回放、巡檢數據統計等。

（3）多維度防護與應急響應體系。為提升風險響應速度與員工安全防護能力，建立地理信息系統（GIS）與應急預案數字化管理，將管道數據、高后果區分布、應急物資庫位置等整合至GIS平臺，實現“一張圖”管理，預設泄漏事故應急方案，明確人員疏散路線、堵漏設備存放點等。常態化開展人員安全裝備操作培訓，配備便攜式氣體檢測儀、防爆手機、定位追蹤設備，確保人員安全。定期開展極端天氣巡檢演練（如暴雨后巡線）、泄漏應急演練，提升應對能力。與管道沿線政企單位簽訂聯防聯控協議書，實現信息、物資、人員等共享。

3  預期效果及實施建議

優化巡檢通道，提升運用智能巡檢系統，可減少因第三方施工、地質災害等導致的泄漏事故，降低高后果區影響概率。通過巡檢實踐驗證，巡檢效率可提升50%以上，數據處理時間縮短70%以上，有效降低了對傳統巡檢通道的依賴。分布式光纖傳感系統、AI視頻監控及無人機等智能手段的應用，可防范泄漏事故概率99.5%以上，減少環境污染及人員傷亡風險。完全可以滿足GB 32167―2015《油氣輸送管道完整性管理規范》中關于數據整合、風險評估與完整性管理的要求。

但在具體實踐中，要結合所轄管道地質地貌等實際情況而定，建議分階段推進，優先在高后果區和高風險段試點智能化設備；加強多方協同聯動機制，與政府、環保部門、科研機構合作，共享資源與數據；多樣化開展人員培訓，確保巡線人員熟練操作新設備，并參與數據平臺維護。

4  實踐案例

延長石油在陜北黃土高原的輸油管道管理中，采取“人+技+物”綜合巡護模式，優化傳統巡檢方式，使管道事故率下降95%，巡護成本降低25.5%，成為復雜地形區域長輸管道巡護管理的典范。

（1）人巡模式。在巡檢通道建立的基礎上，實行“定量化”與“差異化”相結合的混合巡護模式。常規線路、常規時間實行“定量化”巡護辦法，實行“一線、兩表、三巡、四定”巡護模式（表 1）；關鍵部位和特殊時期實行“差異化”巡護辦法，將巡護公里數和巡護頻次等直接與個人績效獎金掛鉤，做到多勞多得、按勞取酬，實現了管道巡護時間上、內容上和責任上的全覆蓋。

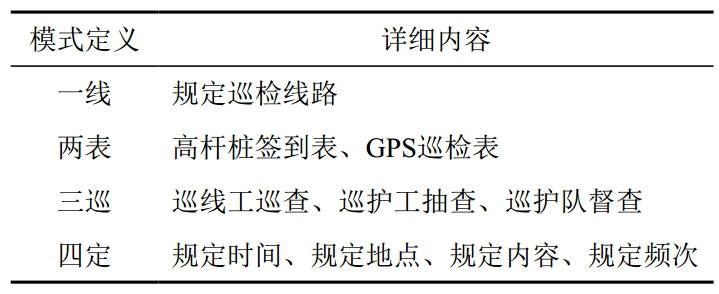

表 1 巡線模式規定內容

（2）技防模式。實行監測智能管控一體化平臺防護模式，逐步減少傳統人工巡檢的依賴性。主要做法：①全線安裝分布式光纖傳感系統；②高風險區域安裝AI視頻監控?cái)z像頭；③偏遠低風險區域?qū)嵭袩o人機輔助巡檢；④地質風險區域安裝地表位移監測裝置；⑤建立數智管控室，將全線智能管控措施全部集中于數智管控室，通過“端+云+大數據”的體系架構集成管道全生命周期數據，提供智能分析和決策支持，實現管道的可視化、網絡化和智能化管理。

（3）物防措施。管道現場規范地面標識標牌，加密安全警示牌，設立責任告知牌，增加管道走向埋深辨識度，提高巡檢通道運用，實用性顯著。

5  結語

做好管道巡護工作是山區長輸管道保護的“第一道防線”，其優化需兼顧地形適應性、技術兼容性和管理協同性。未來，隨著北斗導航、5G+智能巡檢系統及光纖預警系統等技術的普及，巡檢通道將進一步融入智慧管網體系，實現“天地一體化”監測。延長石油吳延線實踐經驗表明，通過搭建風險監測智能管控一體化平臺，實現對分布式光纖預警、AI視頻監控、無人機巡檢和智能感知終端等系統數據的整合，各系統聯防聯動，可有效破解復雜環境下的管道巡護難題，打造“技防為主、人防為輔、生態優先”的傳統巡檢+智能巡護模式，為能源運輸安全提供堅實保障。

作者簡介：周升寶，1984年生，本科，助理工程師，助理主管，主要從事山區輸油管道的完整性管理與智能管道建設工作。聯系方式：13509115560，1007780768@163.com。
