簡軍峰
陜西省能源局

摘要：從煤礦區地面經過的油氣長輸管道大多存在壓覆煤炭資源問題，管道企業主要關注煤礦留設保護煤柱的大小，煤礦企業則關注壓覆后的生產布局調整，雙方共同關心壓覆資源量的補償金額是多少。同時管道通過采空區時如何保證安全運行也是需要雙方配合解決的難點問題。本文從法律法規層面尋求雙方共贏的依據，做到既有利于保障管道運行安全，又有利于節約利用壓覆的煤炭資源。

關鍵詞：油氣管道；煤礦采空區；安全保護；資源利用

油氣長輸管道路由從煤礦區內通過有兩種情況，一是煤礦未采動的實體煤，二是已經采過的采空區。如何處理好雙方關系，既是保障油氣長輸管道運行安全，又是合理利用、節約煤炭資源，維護國家能源安全和公共安全的需要。以陜西省為例，全省在役油氣長輸管道96條，總里程10383公里，其中約70%經過延安市、榆林市、咸陽市等主要煤炭產區，管道壓覆煤炭資源的情況比較普遍。

1  涉及壓覆礦產資源的法律法規

（1）礦產資源法（第三十二條）。

編制國土空間規劃應當合理規劃建設項目的空間布局，避免、減少壓覆礦產資源。

建設項目論證時，建設單位應當查詢占地范圍內礦產資源分布和礦業權設置情況。省級以上人民政府自然資源主管部門應當為建設單位提供查詢服務。

建設項目確需壓覆已經設置礦業權的礦產資源，對礦業權行使造成直接影響的，建設單位應當在壓覆前與礦業權人協商，并依法給予公平、合理的補償。

戰略性礦產資源原則上不得壓覆；確需壓覆的，應當經國務院自然資源主管部門或者其授權的省、自治區、直轄市人民政府自然資源主管部門批準。

（2）管道保護法（第四十六條）。

管道建設工程通過礦產資源開采區域的，管道企業應當與礦產資源開采企業協商確定管道的安全防護方案，需要礦產資源開采企業按照管道安全防護要求預建防護設施或者采取其他防護措施的，管道企業應當承擔由此增加的費用。

礦產資源開采企業未按照約定預建防護設施或者采取其他防護措施，造成地面塌陷、裂縫、沉降等地質災害，致使管道需要改建、搬遷或者采取其他防護措施的，礦產資源開采企業應當承擔由此增加的費用。

（3）煤礦安全規程（第一百二十二條至第一百二十四條）。

建（構）筑物下、水體下、鐵路下及主要井巷煤柱開采，必須設立觀測站，觀測地表和巖層移動與變形，查明垮落帶和導水裂縫帶的高度，以及水文地質條件變化等情況。取得的實際資料作為本井田建（構）筑物下、水體下、鐵路下的以及主要井巷煤柱開采的依據。

建（構）筑物下、水體下、鐵路下，以及主要井巷煤柱開采，必須經過試采。試采前，必須按其重要程度以及可能受到的影響，采取相應技術措施并編制開采設計。

試采前，必須完成建（構）筑物、水體、鐵路，主要井巷工程及其地質、水文地質調查，觀測點設置以及加固和保護等準備工作；試采時，必須及時觀測，對受到開采影響的受護體，必須及時維修。試采結束后，必須由原試采方案設計單位提出試采總結報告。

（4）建筑物、水體、鐵路及主要井巷煤柱留設與壓煤開采規范（第三十三條至第三十五條）。

按構筑物的重要性、用途以及受開采影響引起的不同后果，將礦區范圍內構筑物保護等級分為五級（表 1）。

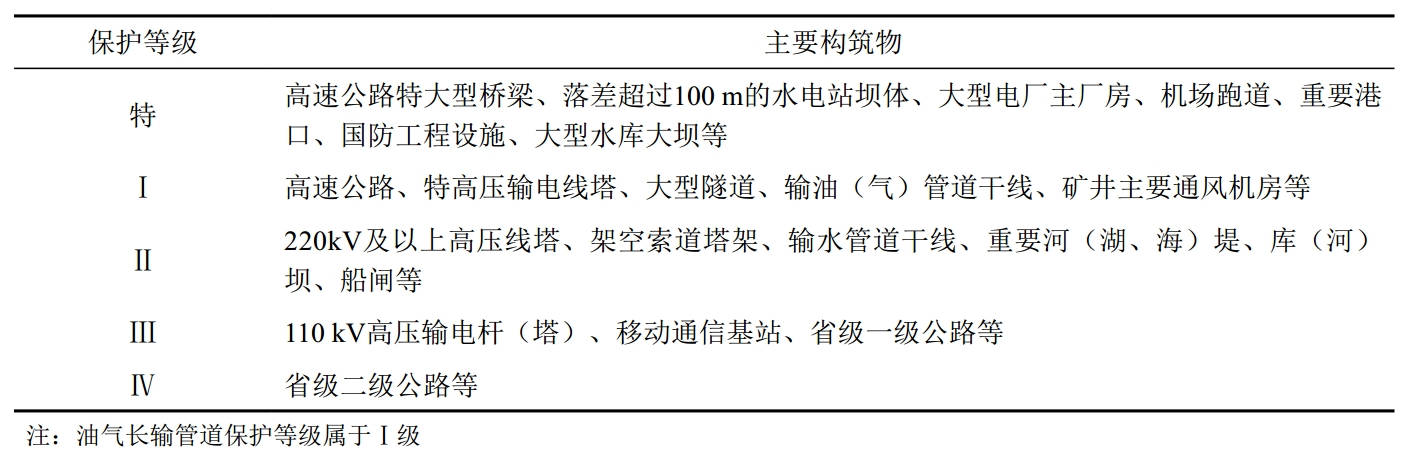

表 1 礦區構筑物保護等級劃分

在礦井、水平、采區設計時，對構筑物應當劃定保護煤柱。保護等級為特級、I級、Ⅱ級構筑物必須劃定保護煤柱。

構筑物受護范圍應當包括受護對象及其圍護帶。圍護帶寬度必須根據受護對象的保護等級確定，可按規定的數值選用（表 2）。

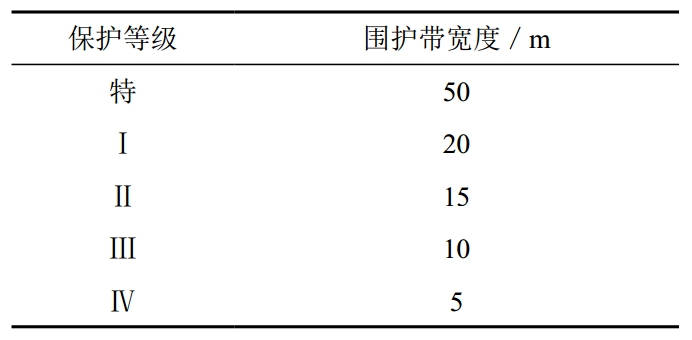

表 2 構筑物各保護等級的圍護帶寬度

2  留設礦區構筑物保護煤柱方法

《建筑物、水體、鐵路及主要井巷煤柱留設與壓煤開采規范》（以下簡稱《三下開采規范》）第三十六條規定，構筑物保護煤柱設計宜采用垂線法或者垂直剖面法。特級構筑物保護煤柱應當采用邊界角留設，其他保護煤柱按移動角留設。

第四十條規定，留設長輸管線保護煤柱時，受護對象邊界按照地埋管線以埋線開挖溝外邊緣為界、架空管線以架空管線基礎的外邊緣為界。

目前，留設保護煤柱以垂直剖面法為主，該方法實際上是一種圖解法（圖 1）。首先通過被保護物體的最外角點作平行于煤層走向和傾向的４條線，得一矩形保護范圍，再向外圈出寬度為 s 的圍護帶，即構成保護邊界 a、b、c、d。通過保護范圍中心作沿煤層傾斜方向的剖面圖（圖 1左上部分，Ⅱ—Ⅱ剖面），保護邊界為 m、n，從 m、n分別作表土層移動角φ，得表土層與基巖接觸面的保護邊界 m1、m1。再?gòu)?#8197;m1、n1分別作基巖移動角γ與β煤層交于m2、m2。同理，在走向剖面圖（圖 1右上部分Ⅰ—Ⅰ剖面）求得 q1、k1，q2、k2，q3、k3等點，將m2、n2，q2、k2，q3、k3各點投影到平面圖上，即得煤柱的平面投影A、B、C、D，也就得到了某煤層保護煤柱的長和寬。將該投影的平面面積按煤層傾角轉換為真實面積，與煤層厚度和煤的密度相乘，即可求得保護煤柱壓煤量的多少。

圖 1 垂直剖面法

以陜西省榆林市某煤礦為例，礦區范圍內有2、3、3-1、4-1，4-2、5上、5，6、7、9號共10層可采煤層，礦井設置三個開采水平，一水平大巷設置在2號煤層，水平標高＋750 m，開采2、3、3-1、4-1號煤層；二水平大巷設置在5號煤層內，水平標高＋640 m，開采4-2、5上和5號煤層；三水平大巷設置在9號煤層，水平標高＋590 m，開采6、7、9號煤層。

依據《開采規范》，油氣長輸管道在礦區構筑物保護等級劃分為Ⅰ級，圍護帶寬度取20 m。松散層移動角ψ=45°；巖層移動角δ=β=γ=70°；巖層邊界角δ=β=γ=55°。井田最上部2號煤層埋深410 m～590 m，經采用垂直剖面法計算，一水平2號煤層輸氣管線一側、二水平5號煤層輸氣管線一側三水平9號煤層輸氣管線一側的煤柱寬度分別為365 m～378 m、407 m～420 m和432 m～445 m。

可以看出，在寬度上，地表僅是1條直徑1米左右的管道，但長度一般比較長。投影到煤礦井下，按規范必須留設數百米寬的保護煤柱，寬度乘以油氣長輸管道的長度，面積則非常大。壓覆資源量是面積乘以厚度，再乘以密度。如果煤層厚度大，可采層數多，壓煤量就非常大，占?jí)貉a(bǔ)償也非常高。

3  開采（試采）礦區構筑物保護煤柱要求

《開采規范》第四十一條規定，構筑物保護煤柱開采應當進行專門開采方案設計，各類構筑物地表允許變形值依據構筑物抗變形能力確定。

第四十二條規定，構筑物下壓煤符合本規范第二十一條的相應要求時，允許開采。

第四十三條規定，構筑物下壓煤符合本規范第二十二條的相應要求時，允許進行試采。

第五十條規定，長輸管線下采煤，除了滿足其壓煤開采或者試采相應要求外，還應當滿足下列條件：即長輸管線滿足安全運行的有關規定和要求；長輸管線的預計地表變形值小于允許變形值，或者預計的地表變形值大于允許變形值，但經采前開挖、采后維修加固能夠?qū)崿F(xiàn)安全使用要求。

因此，油氣長輸管道下的壓煤在一定條件下是可以開采或試采的。

4  問題與建議

實體煤區域應該留設保護煤柱，煤柱的大小依據《開采規范》留設。管道企業面臨的問題可能是壓覆資源的補償，但對于煤礦企業最主要的問題是管道保護煤柱割裂了井田內煤層的連續分布，造成布置水平大巷、采煤工作面難度增大，甚至造成采煤工作面推進長度銳減，增加采煤工作面搬家頻次、運營成本等。

建議采取一種既能保護管道，又能使雙方利益最大化的方法，在管道保護法等法律、法規層面予以明確，做到有法可依。鼓勵研究不同埋深煤層煤炭開采后對管道的影響，不要一刀切。鼓勵煤礦企業采用充填開采工藝，減少地表變形達到保護管道的目的，且對該工藝應給予政策傾斜。管道經過煤礦采空區時，煤礦企業應提供采空區的分布、開采時間等，為管道企業研判地表變形提供依據。

作者簡介：簡軍峰，1965年生，1986年畢業于西安礦業學院，高級工程師。從事過煤礦學科教學，煤炭礦區規劃編制、礦井初步設計審查等煤炭行業管理工作，近年從事油氣長輸管道保護工作。聯系方式：13709125317，705715137@qq.com。
