孫瑞林

國家管網集團西北公司西安輸油氣分公司

摘要：工業控制中的通信類閃報、誤報故障一直是現場維修的難題之一。本文以榆濟線三道溝閥室24 V直流電源通信診斷報警為例，通過對閥室電控一體化小屋數據采集原理的研究，分析確定誤報警故障原因并進行處理，提出整改提升措施，供相關工作借鑒。

關鍵詞：閥室；誤報警；電源通信；電控一體化

西安輸油氣分公司榆濟線三道溝閥室位于陜西省榆林市，其中的電控一體化小屋集成了電氣、自動化、通信功能，實現閥室控制系統的供電、數據采集和自動化控制。自投產以來，多次出現24 V電源通信診斷報警，同時伴隨閥室市電中斷報警，技術人員查看該閥室電壓及其他指標的歷史數據趨勢圖分析，判斷均為誤報警，此情況嚴重時需場站運行人員到閥室現場手動重啟設備恢復，加重了場站運行人員的工作量，降低了工作效率，也影響了運行人員對閥室設備運行狀態的判斷，存在一定的安全隱患。

1  閥室供電系統

閥室主要通訊設備使用24 V直流電源柜1（以下簡稱直流電源1）供電（圖 1），自動化設備使用24 V直流電源柜2（以下簡稱直流電源 2）供電（圖 2）。

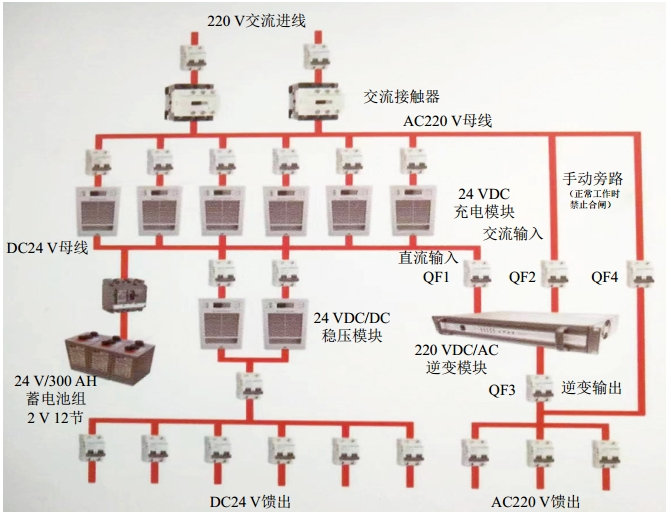

圖 1 閥室24 V直流電源1

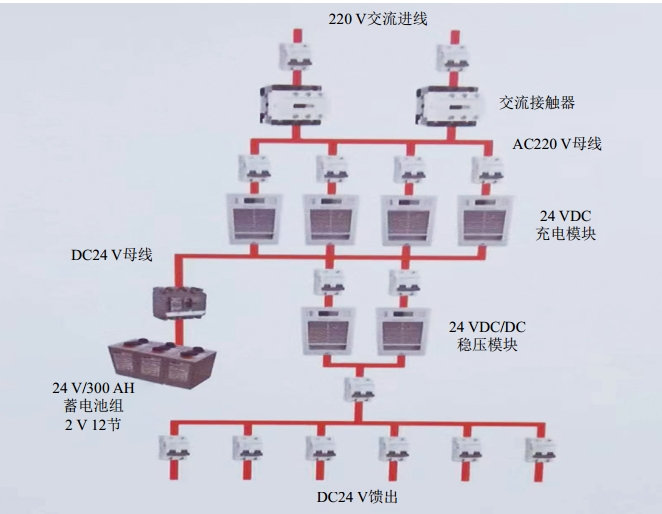

圖 2 閥室24 V直流電源2

直流電源1所供負載為通信設備及攝像頭，6路充電模塊并聯運行，互為備用，支持熱插拔。并配置雙電源逆變器一臺，用于給使用220 V交流電壓的設備供電，該逆變器在有市電時使用市電工作，當市電中斷時自動切換為使用蓄電池組提供的24 V直流電源工作，需要檢修時可以使用手動旁路開關，將逆變器拆除進行維修；直流電源2所供負載為自動化設備，全部使用24 V直流電源工作，4路充電模塊并聯運行，互為備用，支持熱插拔。

閥室系統控制邏輯和通信鏈路為：當系統檢測到24 V直流電源系統的3個電壓值有任何一個低于10 V時，判斷為直流供電系統故障，直流電源柜觸摸屏通過485協議將報警信號傳輸?shù)綌?shù)據上傳模塊，再經光電轉換設備傳送到場站的上位機，顯示相關報警內容，提醒生產運行人員一旦發現異常情況立即進行預警和處理，避免故障擴大和誤報警的發生。

2  誤報警原因排查

以2023年3月統計數據為例，三道溝閥室直流電源1通訊診斷（0：斷開、1：正常）誤報警分別為：

2023-03-27 22:09:25.755（自行恢復）

2023-03-29 00:28:34.556（自行恢復）

2023-03-29 20:25:43.404（自行恢復）

直流電源2通訊診斷誤報警為：

2023-03-27 21:12:03.727（現場重啟恢復)

此類報警也曾在青寧線魯垛閥室、周山閥室等多次出現。分公司電氣專業技術人員聯合自動化專業技術人員共同到現場排查解決問題。

首先對現場設備運行情況和歷史報警進行排查，現場觸摸屏無報警，查看歷史報警記錄未發現有關電源中斷或直流系統故障的相關記錄。排查三道溝閥室兩面24 V直流電源柜上的逆變器和充電模塊，運行指示燈亮，無報警，設備工作狀態正常。測量市電輸入電壓，電壓平穩無波動，排除現場電源轉換設備硬件故障和市電掉電的可能。

進一步對設備通訊硬件和通訊電纜回路進行檢查，均正常�？紤]到其他閥室也出現過類似共性問題，并結合硬件設備的排查結果，初步判斷問題應該出在數據傳輸通信軟件方面。使用專業筆記本電腦，將筆記本IP配置在和閥室RTU同一網段（注意IP地址不能沖突），使用ping命令或Traceroute命令對現場數據傳輸設備情況進行測試，發現有輕微的丟包現象，斷開其中一臺24 V直流電源柜通訊，不再出現丟包現象。分析原因如下。

（1）RTU使用一條鏈路同時采集電源1、電源2兩個直流柜的數據，就有可能偶發性出現數據沖突而采集不上其中一個數據的問題，從而出現與之對應的24 V直流電源通訊診斷報警。在執行反復采集數據過程中，如果能再次采集到數據，則通訊自動恢復正常，誤報警便能夠自動消除。

（2）三道溝閥室設置集中監視電氣系統報警點5個：24 V直流電源1斷電、24 V直流電源2斷電、交流輸入1報警、交流輸入2報警、電池電壓低報警。梳理報警控制程序發現：當24 V直流電源1通訊診斷報警持續，則上位機此時無法采集到24 V直流電源1的電氣參數，系統即判斷為閥室外電中斷，實際上此時閥室外電并未中斷，由此可見集中監視閥室外電中斷報警邏輯設置不合理。

3  處理方法

對三道溝閥室集中監視判斷外電中斷報警程序進行優化，修改外電中斷采樣點，用外電A、B、C三相輸入電壓是否異常作為判斷外電是否中斷的條件，而24 V直流電源柜的交流輸入1和交流輸入2、電源1和電源2通訊異常狀態不再作為集中監視外電中斷的判斷條件。程序優化步驟如下。

（1）原外電中斷報警邏輯控制程序說明：220 V交流市電通過6個充電模塊整流為3路24 V直流電，分別為HMOD_1402_2、HMOD_1402_3、HMOD_1402_4，當其中任意一個電壓小于10 V時，觸發市電中斷報警SDZH 24 V。優化報警控制程序?yàn)椋簩?duì)外電220 VAC電直接判斷A、B、C項電壓，當其中任意1項電壓小于198 V時，持續10 s，觸發閥室外電中斷報警。

程序修改說明：減少中間設備，提高報警準確性； 閥室有蓄電池，延遲10 s觸發，在不影響安全的情況下，防止誤報警（圖 3）。

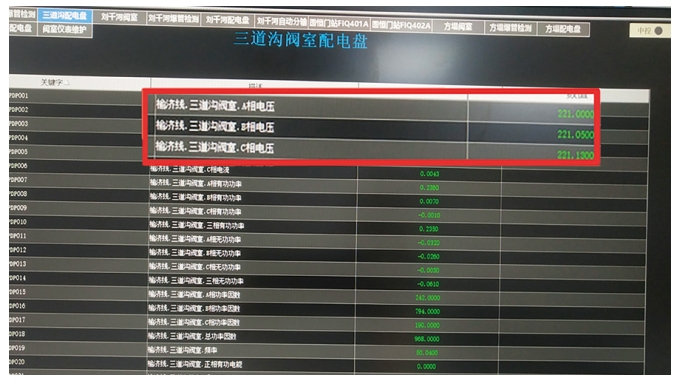

圖 3 外電電壓顯示界面

（2）修改直流電源1、直流電源2數據采集程序，24 V直流電源與閥室RTU之間的通訊為485協議上傳，將直流電源的報警數字量整合為模擬量，再為其分配不同的傳輸?shù)刂罚≧ECP4_0、RECP5_0、RECP6_0、RECP7_0、RECP8_0、RECP9_0），通過485協議傳輸至RTU，RTU再對這些報警進行拆分解讀，避免同時采集數據時發生沖突。

（3）修改通訊模塊重試次數為10次，降低判斷設備通訊中斷的概率（圖 4）。在RTU通信模塊中，重復次數（Retries）是指在初次通信請求未得到響應時，RTU會嘗試重新發送請求的次數。這個設置有助于提高通信的可靠性，尤其是在通信環境不穩定或從站設備可能暫時不可用的情況下。通過設置合理的重復次數，可以減少因短暫通信故障導致的通信失敗。例如，在Modbus RTU通信中，重復次數的設置允許主站在返回?zé)o響應錯誤代碼之前嘗試重新連接從站的次數。默認值通常是3次，這意味著如果初次連接失敗，RTU會嘗試再次連接。通過調整這個參數，可以根據實際應用的需求和網絡狀況來優化通信的穩定性和可靠性。

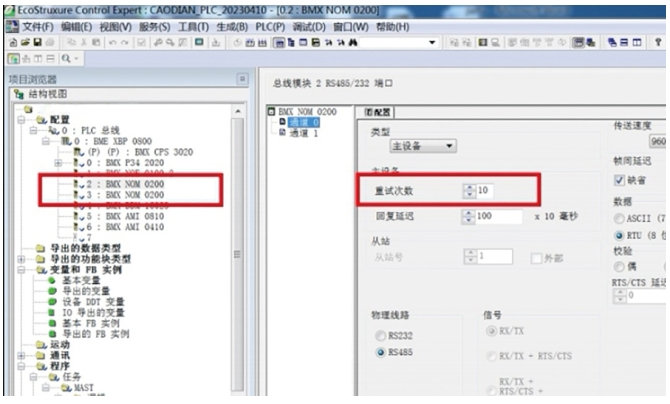

圖 4 修改通訊模塊參數

回復延遲（Response Time Out）‌是指從站設備在接收到主站的請求后，需要在一定時間內給出響應。如果超過這個時間限制而沒有收到響應，主站會認為通信失敗，并可能采取相應的措施，如增加重復次數或報告錯誤。在此我們將閥室RTU通訊模塊中重復次數從3次提至10次，降低判斷設備通訊中斷的概率。

程序優化完成后，對24 V直流電源柜進行模擬故障測試，設備自身產生的報警均能正常在場站操作員界面顯示，數據無丟包現象。程序優化結束運行一周后，未出現24 V直流電源柜相關的通訊診斷誤報警。隨后對榆濟線閥室集中監視外電中斷報警按照三道溝閥室進行統一整改。

4  結語

通過優化報警程序，修改數據采集程序，增加閥室RTU通訊模塊重復次數，解決了三道溝閥室通信誤報警問題。且首次運用分時輪詢的方式成功解決同一線路多臺設備通訊沖突的問題。及時對控制軟件進行升級和優化，修復已知漏洞和邏輯錯誤，同時根據實際需求調整軟件配置和參數設置，提高系統對信號的解析和處理能力，為維修人員處理閥室設備通信誤報警故障提供了很好的解決方案。建議制定統一的設備選型標準、安裝規范和維護流程等標準化文件，確保電控一體化小屋的建設和維護過程符合相關標準和要求。顯著降低誤報警故障的發生率，提高系統的穩定性和可靠性。

作者簡介：孫瑞林，1986年生，大學本科，助理工程師，西安輸油氣分公司綜合運維崗技師，主要從事電氣方面的工作。聯系方式：13519292833，395937450@qq.com。
