單新煜 薛慶

中國石油天然氣股份有限公司天然氣銷售分公司

摘要：城鎮燃?xì)夤艿牢挥谌丝诿芗瘏^(qū)域，一旦發生泄漏后果嚴重，危及人民群眾生命財產安全。針對城鎮燃?xì)夤芫W(wǎng)環境復雜、安全管理難度大等特點，借鑒長輸油氣管道完整性管理經驗，研究建立城鎮燃?xì)夤芫W(wǎng)完整性管理體系，并與數字化生產管理系統融合，有效助力了體系落地與管控效能提升，為城鎮燃?xì)夤艿劳暾�性管理技術的數字化轉型與發展應用探索解決路徑。

關鍵詞：城鎮燃?xì)夤艿�；完整性管理；�?shù)字化應用；系統建設

近年來城鎮燃?xì)夤艿腊踩�事故頻發引發社會各界的高度關注，黨中央、國務院陸續出臺針對城鎮燃?xì)夤艿腊踩珜ｍ?xiàng)整治、老化更新改造等相關政策，國家相關部門明確要求建立城鎮地下管網“一張圖”體系，標志著燃?xì)夤艿劳暾�性管理與數字化系統的深度融合已上升為國家戰略，亟需通過數字化轉型實現燃?xì)夤艿劳暾�性管理從單純的技術規范向智能化系統集成演進。

昆侖能源有限公司（以下簡稱昆侖能源）是中石油天然氣終端銷售業務的一體化運營管理和投融資平臺，城鎮燃?xì)饨?jīng)營項目覆蓋國內31個�。ㄗ灾螀^(qū)、直轄市），運營戶外管網約10萬公里，終端用戶逾1600萬。本文以昆侖能源燃?xì)夤艿劳暾�性管理�?shù)字化轉型的體系建設、功能應用、經驗啟示為例，介紹構建“本質安全、智能管控、韌性可靠”的燃?xì)夤艿腊踩�保障體系所開展的實踐探索。

1  體系建設

（1）明確完整性管理體系要點。與長輸油氣管道相比，城燃管道面臨全生命周期完整性管理規范標準尚未完全建立，先進的檢測與評價技術短缺，監測與預警技術發展不足等現實困難，還面臨嚴峻的安全風險形勢。主要包括：城燃老舊管網、鑄鐵管道本體風險；違法占?jí)骸�安全間距不足；城市重點區域管網風險識別不到位；燃?xì)夤艿佬孤┍O(jiān)測體系不完善，應急準備不充分；鋼質管道陰極保護缺失、未達標，防腐泄漏檢測未定期開展；對第三方損壞風險防范能力不足，第三方施工全時段監護機制不健全；日常運行、檢修、作業等缺少監控手段，管理措施不到位等問題。

鑒于此，昆侖能源統籌開展完整性管理體系（以下簡稱體系）研究，在中國石油《城鎮燃?xì)夤芫W(wǎng)完整性管理導則》基礎上，陸續制定《城鎮燃?xì)夤芫W(wǎng)泄漏檢測技術規范》《城鎮燃?xì)饴竦劁撡|(zhì)管道外防腐層檢測技術規范》等8項企業標準，并配套開展了相關內部企業標準建設。

經選取試點單位調研，明確了城鎮燃?xì)夤芫W(wǎng)的風險類型和管理難點。城鎮燃?xì)夤艿烙捎趬毫Φ停�主要失效形式是微泄漏或滲漏，難以被管道自身的監控系統及時發現，一旦泄漏的氣體積累一定時間后，特別是在密閉空間引起聚集爆炸，后果極為嚴重。因此，將泄漏作為城鎮燃?xì)夤芫W(wǎng)完整性管理體系的關鍵因素，從控制管道泄漏和防止泄漏轉化為事故這兩方面開展日常管理工作。

（2）構建完整性管理體系。充分結合前期完整性管理成果，編寫完成城鎮燃?xì)夤芫W(wǎng)完整性管理體系核心文件，全面開展體系建設、試點與推廣工作。

城鎮燃?xì)夤艿劳暾�性管理貫穿管道全生命周期，主要包括六個關鍵環節（圖 1）。每個環節針對不同壓力等級的管道有不同的技術要求。與此同時開展與體系相關的完整性管理制度建設工作，逐步形成“管理制度—管理指南—管理手冊”制度架構。

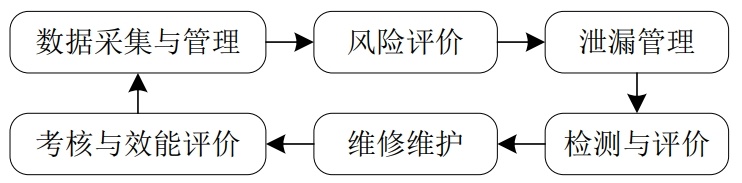

圖 1 城燃管道完整性管理流程

2  功能應用

（1）總體功能設計。將城燃管道完整性管理相關業務融入數字化生產管理系統（以下簡稱系統），以系統基礎數據為前提，統籌建立各單位完整性管理方案，通過執行計劃任務，實現量化考核。以風險評價、重點區域和密閉空間的識別結果確定管理重心。以“線上+線下”結合的方式開展管道巡檢、泄漏處置、第三方施工管控、腐蝕防護、災害防治等管理工作，實現管理模式的轉型（圖 2）。

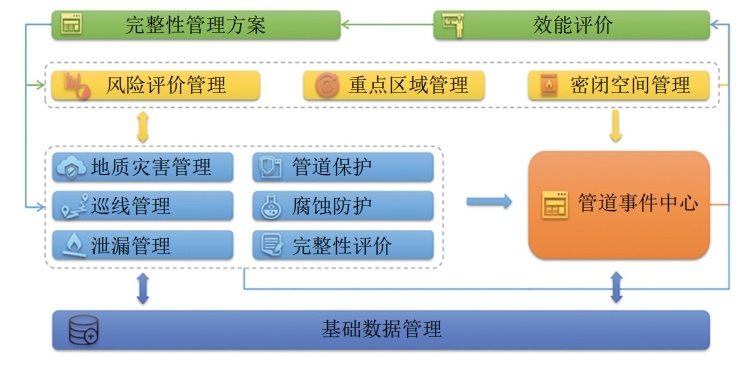

圖 2 城燃管道完整性管理體系業務框架

（2）數據采集。先行制定了管道數據采集、管道命名、管道測繪三項本體數據采集標準，首次制定了管道周邊密閉空間識別分級標準（按照管網壓力、人員密集與泄漏串氣風險進行綜合評價），對在役管道全面開展信息采集，要求新建管道全部數字化交付，構建“本體+周邊”綜合性基礎數據。

（3）風險評價與隱患識別。主要采用半定量評價標準開展風險評價，根據所選管段屬性和周邊環境情況，將管段劃分為不同單元，結合對應的風險評價指標進行打分，依據風險評分計算模型得出各單元管段相對風險值。通過在系統內建立風險評價模型，實現逐條管線在線精準評價（圖 3），使以往操作復雜的風險評價方法得以在線大量實踐應用，在系統內生成快捷、便利的自動測評結果展示。評價完成后GIS地圖直觀生成全公司風險展示圖（圖 4）。同時總結梳理管道典型隱患/失效類型，制定隱患分級判定企業標準，推動風險隱患科學識別，并開發系統模型實施線上評價。

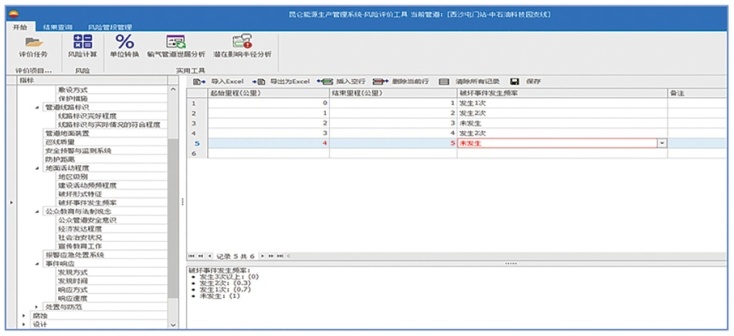

圖 3 風險評價工具界面

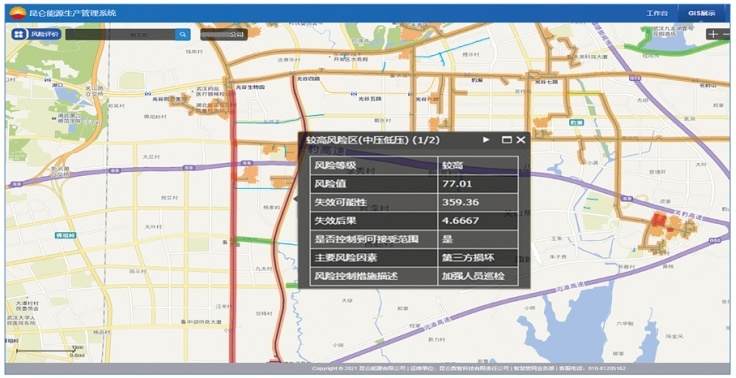

圖 4 風險評價結果GIS展示

（4）泄漏檢測與處置。每年制定泄漏檢測與防腐層檢測計劃并組織實施。日常通過系統巡線管理功能實時監控巡線任務執行情況，掌握人員實際位置，查看現場上報事件及監護執行情況，實現人員實時統籌調配。每周徒步巡線時使用小推車及檢測儀對穿越段管道周邊三溝兩井進行泄漏檢測，每月對所有重點管道進行核查檢測。逢節假日分別開展節前、節中、節后檢查，重點區域重點范圍內的管線加大排查密度和檢查頻率，確保能夠第一時間發現泄漏。

（5）檢測與評價。按照TSG D7004-2010《壓力管道定期檢驗規則—公用管道》要求，對在役燃?xì)夤艿肋M(jìn)行日常巡檢、年度檢查、全面檢驗和合于使用評價，并在系統內留存檔案，通過系統全面統計可查看管道定檢狀態，確保管道運營合規性。

（6）維修與維護。針對可能造成嚴重后果的第三方損壞、地質災害、腐蝕等風險，采取多種手段實施管控（圖 5、圖 6），并在系統內實現全程監控。一是對高風險管道閥井、周邊密閉空間、調壓箱（柜）等重點區域加裝無線可燃?xì)怏w泄漏監測及地災、水位、智能陰保和壓力監測設備，并接入系統監測。二是第三方施工監護實施分級管理，采用“人工監護+設置臨時視頻監控”，自發現施工事件至施工結束、現場驗收，通過系統實現閉環管理。三是對管道定檢、內外檢測發現的問題形成系統數據，通過錄入管道缺陷信息、維修記錄，及時掌握管道缺陷變化情況，形成多輪檢測數據對齊。四是為預防各類失效風險編制現場處置預案，設置區域關閥分析、應急資源查詢等功能，開展應急處置演練。

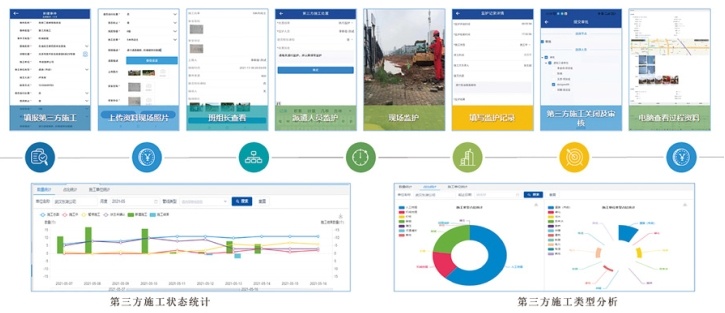

圖 5 第三方施工管理

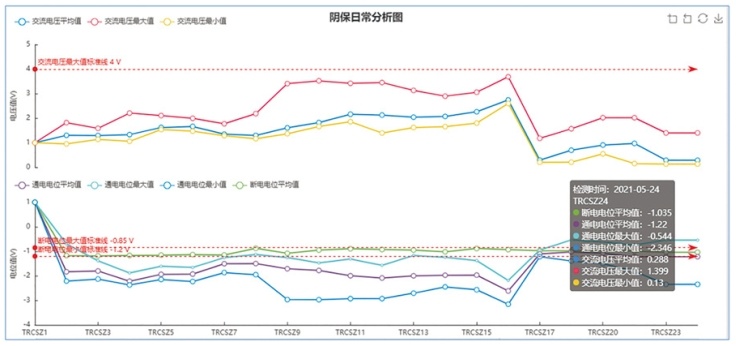

圖 6 移動端App陰極保護測量與系統在線分析

（7）考核與效能評價。設置了完整性覆蓋率、在役管道中心線數字化率、風險評價覆蓋率及泄漏、失效、內外檢測率等評價指標。通過數字化管道完整性管理方案，將體系文件的管理要求直接轉化成系統具體工作計劃和任務，為量化考核提供了基礎，實現完整性管理閉合。

3  經驗啟示

（1）以數字化應用推進城燃管道完整性管理體系建設，在實踐中具有重要意義。完整性管理理念通過系統應用實現對管道全生命周期的貫穿覆蓋，要持續健全完善管道基礎數據，推動線上管理的轉型與標準流程的固化，使體系文件在實際管理中得到切實應用。以風險管控為中心，采用數字化風險分析手段，減少人為因素失誤，確保評價結果準確。

（2）充分鞏固完整性管理數字化應用效果，注重實現體系要素的全面覆蓋與兼容分析。自運行以來，各項管理體系要素、技術標準與系統充分融合，目前已初步建立以管道本體、風險評價、周邊環境為主體的公司管道數字地圖，形成年度完整性覆蓋率考核評價與定期泄漏數據反饋機制。下一步應在多元化感知、監測數據來源與兼容分析、預警標準建設等方面開展深入研究，推動整體智能化水平提升。

（3）持續優化城燃管道完整性管理體系，在實踐中不斷進步。國內城燃管道完整性管理體系整體仍處于起步階段，應結合系統積極探索完整性管理體系落地應用，加大力度制定各類相關標準，持續修訂完善基本制度及各項操作規程，逐步提高城鎮燃?xì)夤艿劳暾�性管理水平�?o:p>

（4）加強對風險隱患的評估及管控，落實“安全風險分級管控和隱患排查治理”雙重預防機制。對近年不斷變化的城燃管道周邊環境與各項風險因素，要及時進行風險辨識和評價，持續采取針對性管控措施，不斷消減影響管道安全運行的不利因素，對不可接受風險隱患，要第一時間予以治理、銷項。

（5）統籌做好數字管道與城市生命線工程的銜接。當前正在開展全國范圍內城市生命線與燃?xì)夤芫W(wǎng)數據接入工作，建議由省級及以上政府為主體，建設統一的管理平臺，并對數據采集標準、數據接口與安全性等統籌規劃，推動實現打通數據孤島與多源數據融合目標。

作者簡介：?jiǎn)涡蚂希?975年生，碩士，高級工程師，主要從事油氣長輸管道和城鎮燃?xì)夤艿劳暾�性管理和管道保護工作。聯系方式：010-84836397。
