李元超 羅育林

北京安科腐蝕技術有限公司

摘要：陰極保護電位自動采集儀作為管道腐蝕監測的關鍵設備，其安裝質量直接影響設備運行穩定性和數據采集精度。本文結合管道巡檢實踐，分析安裝細節處理不到位對采集儀設備運行及數據采集的影響，提出優化建議，以期為提升管道防腐管理水平提供參考。

關鍵詞：管道陰極保護；電位自動采集儀；安裝質量；采集精度；追溯機制

陰極保護電位自動采集儀是管道陰極保護數據采集和智能監測的重要工具。然而，在實際施工安裝過程中對一些細節問題不夠重視、處理不到位，導致出現安裝質量問題，不僅影響設備的正常運行，還會引發數據采集異常、傳輸中斷等，難以有效發揮設備正常功能，給企業日常管理帶來干擾。

1  安裝質量對設備運行的影響

（1）天線。天線未安裝或接線松動、安裝位置不當，導致4G信號弱或傳輸中斷和傳輸不穩定，不能及時可靠上傳數據（圖 1）。

圖 1 天線安裝失誤

（2）密封。采集儀的密封接頭（圖 2）未擰緊會導致水汽進入設備，引起設備內電器元件腐蝕斷裂，加速設備老化，加大了設備故障率，甚至導致設備永久性損壞。

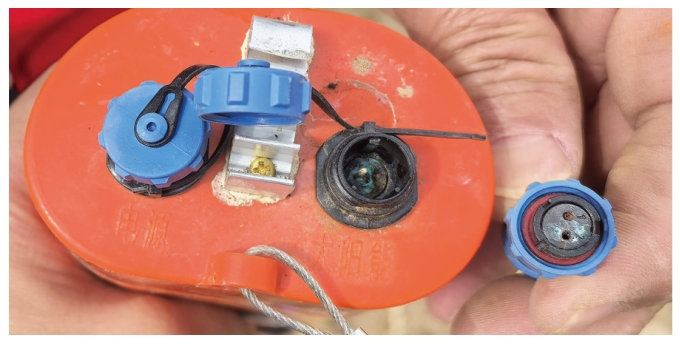

圖 2 密封接頭打開示例

（3）測試樁。采集儀應安裝在配套測試樁樁門的上部，電池懸掛在樁門的下部，樁門位置距地面1.2～1.5米。實際施工中個別測試樁樁門位置距離地面較近或采集儀被安裝在樁門的下部，遇地表水豐富的位置時，水沿測試樁門流入樁體內部，導致采集儀和電池遭長期泡水而損壞，影響其數據采集和傳輸功能。也將額外增加后期設備更換或維修維護成本。

2  安裝細節對數據采集精度的影響

（1）參比電極未去掉保護帽�，F(xiàn)場發現部分測試樁的參比電極在安裝時未按規范去掉保護帽（圖 3），致使其無法與土壤形成有效回路而正常工作，導致采集數據失真，直接影響對陰保系統運行狀態的誤判，無法及時發現管道腐蝕風險。

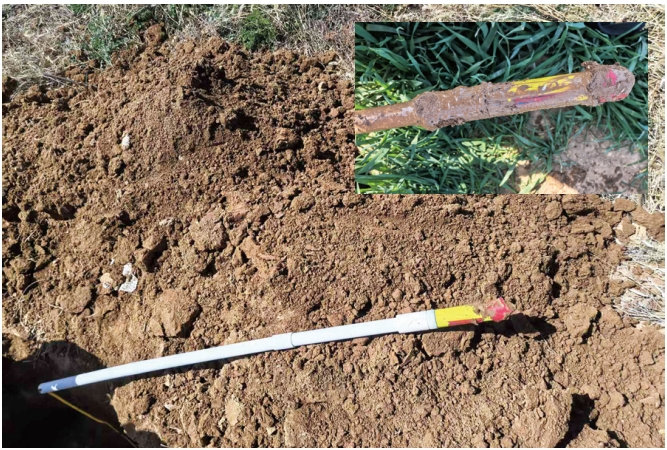

圖 3 參比電極開挖現場

（2）接線松動或虛接�，F(xiàn)場發現接線板接線柱螺帽未擰緊，松動約2～3圈，致使設備采集信號丟失或數據異常（圖 4）。還有管道連接線接線松動（虛接），導致采集的通電電位、交流電壓信號異常（圖 5），無法真實反映管道陰保運行狀態。

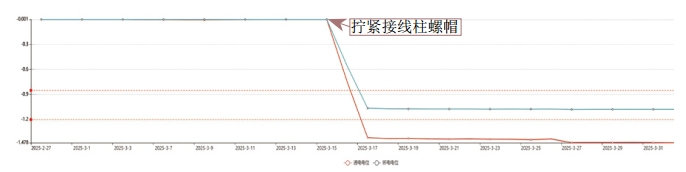

圖 4 某測試樁電位監測曲線

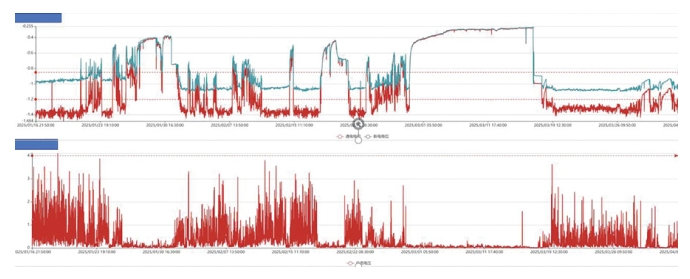

圖 5 某測試樁電位與交流電壓監測曲線

（3）極化試片未接入采集儀。會導致采集的通、斷電電位數據均接近通電電位，輔助電位和交流電壓正常（圖 6）。

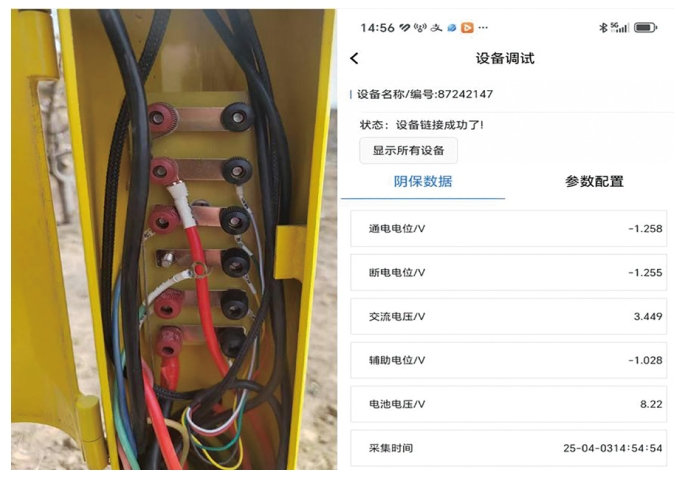

圖 6 極化試片未接入采集儀現象及采集數據

（4）其他如參比電極、管道線未接入采集儀，或者管道線與參比電極搭接接入采集儀等現象，在采集儀安裝完成進行測試過程中應注意檢查，發現異常及時處置。

3  優化建議

（1）強化施工監管。加強安裝現場監督，重點檢查接線、密封等關鍵環節，建立嚴格的施工驗收機制，對不合格項"零容忍"。

（2）優化安裝流程與培訓。制定設備安裝標準化手冊，細化操作流程。對安裝施工人員進行技術培訓，強化責任意識。推廣廠家自主安裝模式，減少因責任推諉導致的質量問題。

（3）提升設備運行環境適應性。針對易積水區域的采集儀，增加防水防潮設施。推廣4G融合北斗技術，提升信號傳輸?shù)姆�(wěn)定性。

（4）建立數據質量追溯機制。開發智能診斷系統，自動識別數據異常并追溯至安裝環節。定期校準采集儀，確保數據采集精度。對頻繁報警或數據異常的點位優先安排維修維護。

4  結語

陰極保護電位自動采集儀的安裝質量是保障其可靠運行及數據采集精度的基礎。通過強化施工監管、優化安裝流程、提升設備運行環境適應性及建立數據追溯機制，可顯著降低因安裝質量問題導致的設備運行故障和數據采集偏差，為管道陰極保護系統發揮有效作用提供可靠支撐。

作者簡介：李元超，1995年生，本科，現任北京安科腐蝕技術有限公司工程部副經理，主要從事陰極保護電位自動采集儀安裝、維護等工作。聯系方式：13520772016，liyc@ancorr.cn。
