劉朋紹1,2

1.山東省中遠天然氣技術服務有限責任公司； 2.中國石化天然氣分公司

摘要：天然氣管道是沒有圍墻的“危險化學品工廠”，點多、線長、面廣，易燃易爆，一旦發生事故，將給人民生命財產、生態環境和國家能源安全造成巨大影響，其安全管理乃是重中之重。今年是國家發布實施GB 32167―2015《油氣輸送管道完整性管理規范》的第10年，總結管道完整性管理經驗具有重要指導意義。本文介紹了中國石化天然氣分公司管道完整性管理實踐經驗，分析存在的問題并展望未來發展趨勢。

關鍵詞：天然氣管道；完整性管理；體系文件修訂；管理實踐

中國石化天然氣分公司管道途經山東、河北、河南、江蘇、廣東、新疆、安徽、四川、天津、重慶等11省2直轄市，全長3000多公里，線站庫儲運設施體系比較完善。自GB 32167―2015《油氣輸送管道完整性管理規范》發布實施以來，分公司切實落實規范要求，從實踐中總結經驗，分析存在的問題，為相關工作提供借鑒。

1  管道完整性管理實踐

管道完整性管理是一種以預防為主的管理模式，主要是通過對管道面臨的風險因素進行識別和評價，針對性的實施風險減緩措施，將風險控制在合理、可接受的范圍內，使管道始終處于可控狀態，預防事故發生，保證管道安全經濟的運行。管道完整性管理是一種預防為主、基于風險的管理模式，一個連續循環、持續改進的系統管理方法。貫穿于管道可研、設計、施工、運行全生命周期，目標是無操作錯誤、無泄漏、無事故地運營管道，對所有影響管道完整性的因素進行綜合的、一體化的管理，是一個不斷改進的過程。分公司管道完整性管理主要經歷了三個階段。

（1）學習探索階段（2016—2017年）。

國標與企業管理的內容對照。GB 32167―2015規定了油氣輸送管道完整性管理的內容、方法和要求，包括數據采集與整合、高后果區識別、風險評價、完整性評價、風險消減與維修維護、效能評價等內容（圖 1）。重點有4.4、4.5、4.6、8.1.1、8.1.2、8.1.5六條強制性條款。分公司組織開展了規范的宣貫，在山東濟南開辦了管道完整性管理培訓班，從事管道管理技術人員考取了管道完整性管理一級證書。2017年以山東管道為試點，開始推行管道完整性管理工作。

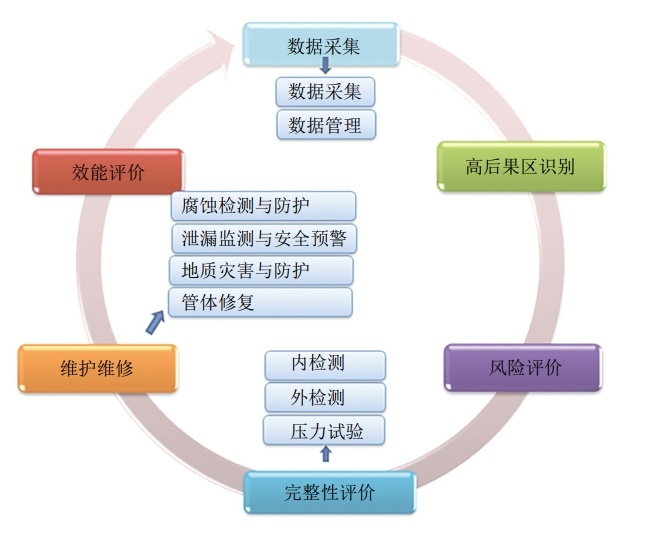

圖 1 管道完整性管理方法及內容

（2）全面推廣階段（2018—2019年）。

完善體系文件建設。2018年中石化集團公司《中國石化長輸油氣管道完整性管理規定（試行）》發布。重點強調了管道完整性管理，要做好三個方面工作。一是實施首次管道完整性管理循環，建立《管道完整性管理方案》；二是建立管道完整性管理體系，確定工作程序、標準與責任部門，并確保與HSE體系無縫融合；三是建立績效評估機制，發現問題，持續改進。

分公司以全面貫徹《油氣輸送管道完整性管理規范》為核心，以《中國石化長輸油氣管道完整性管理規定（試行）》為指導，不斷完善管道完整性管理體系建設，結合實際，將原有管道保護29項制度修訂調整至22項，重點對《天然氣分公司長輸天然氣管道完整性管理辦法》進行了修訂，新增了管道完整性管理方案和方針、原則，附屬設施及特殊管段管理等內容。通過這些工作，形成了管道完整性管理體系的程序文件，同時總結出了一套適合自身的“管道完整性管理流程”（圖 2）和“管道完整性管理工作標準”，將日常工作全部融入管道完整性管理規范中，確保了管道完整性管理工作有據可依，為全面推廣管道完整性管理工作奠定了基礎。

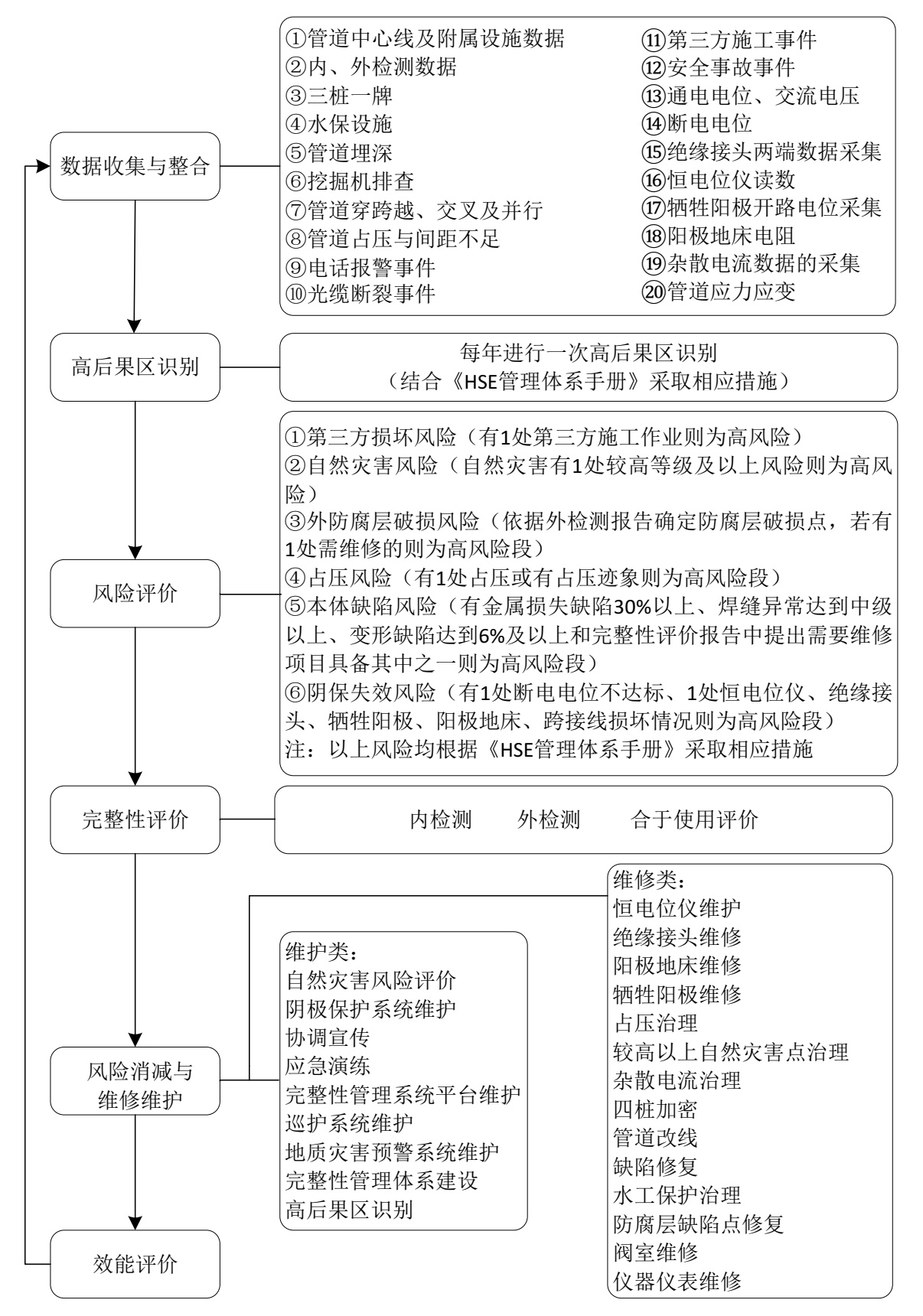

圖 2 天然氣分公司管道完整性管理流程

實施管道完整性管理。2018年至今，分公司相繼組織川氣東送、廣西管道、山東管道等管道公司完成了管道完整性管理體系的建立并推廣應用，各單位均已在分公司管道完整性管理體系基礎上，有效實施管道完整性管理工作。各單位根據管道完整性管理方案（模板）要求，以第三方損壞、自然災害、外防腐層破損、占壓、本體缺陷、陰保失效六種風險為基礎，以六步工作循環為重點，制定年度管道完整性管理方案，結合管道完整性管理流程和工作標準來指導全年管道完整性管理工作，確保風險受控，保障管道安全平穩運行。

（3）積極改進和持續推廣階段（2020年至今）。

一是在制度修訂上下功夫。隨著經濟帶發展，建設項目逐年增多，涉及的地區等級升級越來越多。結合改革后管道面臨的主要風險，2020—2021年相繼修訂完善了《天然氣分公司長輸管道線路巡護管理規定》《天然氣分公司管道占壓防治管理規定》等4項管理制度。

二是在新技術應用上補短板。通過學習探索，2020年6月開發建立的分公司地質災害預警平臺完成并投入使用，可實現以短信向汛期管理人員發送預警；每年6月1日起全面啟動汛期管理，執行24小時值班和汛情報告制度。投用至今，預警平臺累計發布預警1261次，根據預警及時排查，發現并成功處置了川氣和重慶管道3處滑坡風險點，發現并治理水保垮塌等問題151處，連續8年確保了管道安全平穩度汛。

三是在實際工作中找經驗。2020年底，開始充分利用管道巡線、第三方施工、內外檢測、陰極保護、自然災害等數據，開展六種風險分析和評價，劃分高風險段，加強管理。特別是第三方施工管控方面，從人員培訓、發展信息員、第三方施工主動摸排、光纖預警推廣等多方面發力，第三方施工主動發現率由最初的18%提升至65%，扭轉了過去被動應對的不利局面。

四是在總結中找不足。公司改革后人員變動較大，存在對完整性管理體系認識不足的問題；同時，保留的部分管道以及合資公司的管道完整性管理體系不健全。2021年創建了管道完整性管理“大講堂”學習平臺，通過聘請內外部專家以視頻授課的方式，開展了第三方施工管控、地質災害風險管理、管道完整性管理取證等9次培訓，效果顯著。同時結合《HSE管理體系手冊》要求，進一步明確了完整性管理方案內容和工作流程，簡化工作程序，有效為基層單位減輕工作負擔。蒙陜、西北、四川銷售等有新劃入管道的單位利用方案指導，已有序、全面地融入公司管理體系。

2  存在的問題

一是建設期管道完整性管理質量需要提高。建設期遺留問題凸顯，包括管道焊接質量問題，回填造成的管道凹坑、防腐層損傷等缺陷較多，新建管道資料移交困難，水工保護設施設計標準較低、施工質量參差不齊等，影響管道完整性管理的開展。標準要求低或空缺，關鍵指標把關不嚴格，建設質量監督得不到有效保證等，都會嚴重影響管道本質安全。

二是法律層面需進一步明確對高后果區的管理。管道作為線性工程對經過地區的土地規劃有一定影響，對管道周邊新規劃或建設的工程項目，管道企業無法有效制止，導致高后果區數量不斷增加。管道保護法第三十條僅規定了管道兩側各五米的保護范圍，第三十一條對在管道周邊修建人口密集場所只提出了原則性要求，不具備可操作性。GB 50251―2015《輸氣管道工程設計規范》規定了管道與建構筑物的距離不應小于5米，但現在卻被地方政府和建設單位作為建構筑物與管道保持間距的重要依據�！队蜌廨斔凸艿劳暾�性管理規范》雖然規定了輸氣管道潛在影響區域的計算公式，但沒有說明潛在影響區域事故后果的嚴重程度，也沒有針對潛在影響區域的其他規定，不具有指導作用。

3  展望

一是不斷提高建設期管道完整性管理的質量。通過總結管道建設的經驗教訓，向國際標準看齊，保證在項目前期、設計、施工、投產各個環節高標準、高質量的完成工作，建設完善的標準體系。同時提高建設質量的管控水平，高度重視管材標準、現場焊接、防腐補口等關鍵環節，智能工地等手段將發揮關鍵作用。

二是高后果區管理任重道遠。亟待建立依據實際風險合理確定建構筑物與管道安全距離的技術標準，管道兩側200米范圍內的新建建構筑物日益增多，高后果區增加態勢難以遏制；已有高后果區新建建筑物不斷增多，風險加大。管道企業應帶頭加強這方面的研究，促進國家相關部門盡快規定明確的距離標準。

三是分公司將按照“全面覆蓋、簡潔高效、一貫到底”的原則逐步開展完整性管理體系文件的修訂工作，確保體系高效運行。加快推進城燃管道完整性管理體系建設工作，建立一套城燃管道完整性管理體系文件，規范城鎮燃?xì)忭?xiàng)目的安全管理。

四是未來大數據、智能化、移動應用、云計算等技術進步必然提升對管道風險預知、預測、預警、預控的能力，分公司將結合山東管道南干線建設，重新建立一套管道完整性管理系統，實現數據采集、分析評價、決策支持信息化，以信息化手段保障管道安全運行。

作者簡介：劉朋紹，1989年生，本科，主要從事天然氣管道完整性管理及調度相關工作。聯系方式：15027706819，liupsh86.trqi@sinopec.com。
