泰青威輸氣管道1#閥室位于泰安市岱岳區，于2011年建成投產。放空立管位于閥室圍墻外北側，距離閥室圍墻內的閥組區約42米。放空立管北側約53米處有房屋，東北側約42米處有簡易廠棚，約50米處的房屋系2015年建設的某合作社，多年來一直積極協商拆除均未果。

依據GB 50183―2004《石油天然氣工程設計防火規范》第4.0.4條規定：放空立管與“100人以上的居住區、村鎮、公共福利設施”“100人以下的散居房屋”防火間距均不得小于60米。因此，該閥室放空立管與周圍建構筑物的防火間距不滿足標準規范要求（圖 1），屬于事故隱患。

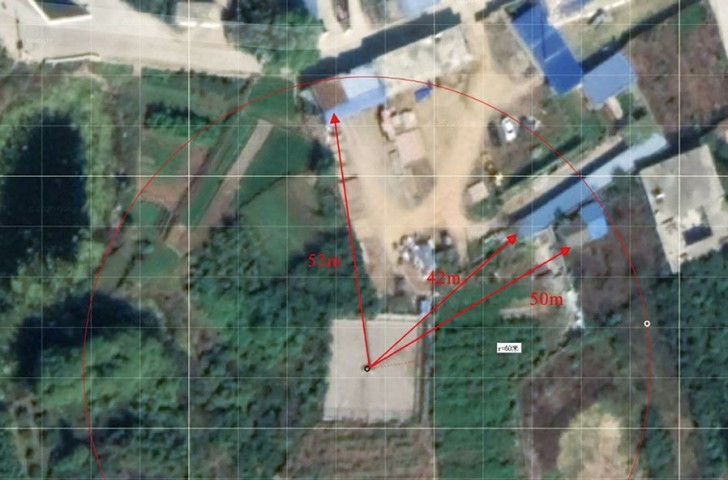

圖 1 放空立管與周圍建構筑物位置關系示意圖

做法

風險評估。委托評估單位采用定量風險分析專業軟件，對閥室所有具有潛在發生火災爆炸事故的設備設施及管道進行了事故后果與量化風險模擬計算，結果表明閥室在火災爆炸事故狀態下對周圍建構筑物造成的風險是不可接受的，應采取相應的安全措施。評估單位結合實際情況提出兩種方案：一是繼續聯系當?shù)卣�府相關部門給予協調，按“后建服從先建”的原則，拆除與閥室防火間距不足的房屋；二是委托設計單位核算管道應急狀態下在相鄰閥室或站場放空的可行性，否則需要進行放空立管搬遷。

搬遷設計。委托設計單位借鑒中俄東線輸氣管道工程閥室建設的優秀實踐經驗，依據國家管網集團設計與工程建設準則《輸氣管道工程線路閥室技術規定》《輸氣管道工程閥室安裝通用圖集》，將放空立管設計搬遷至閥室圍墻內，使其符合國家管網集團技術規定中“與圍墻間距不小于4.5米，與閥組區間距不小于10米，管口高度高出周圍25米范圍內的平臺和建筑物頂2米以上；放空閥采用氣液聯動執行機構，同時具有手動操作功能和遙控操作功能，能夠?qū)崿F(xiàn)在閥室圍墻外通過手持遙控器進行管道放空操作”要求，也符合GB 50183規定的60米距離要求。施工完畢驗收合格后，經公司安委會審議，同意閥室放空立管與周圍建構筑物間距不足隱患銷項（圖 2）。

圖 2 放空立管搬遷整治后現場

啟示

放空立管設置在閥室圍墻內的做法，目前只有在中俄東線輸氣管道工程閥室放空立管中采用，其優點是能節約用地，減少與周圍建構筑物的相互影響程度。缺點則與目前輸氣管道工程普遍采用的放空立管設置在閥室圍墻外地勢較高處的做法不一致，也沒有獲得輸氣行業大多數專家的普遍認可。因此，該做法還需在實踐經驗的基礎上不斷總結完善，進而推動GB 50183―2004《石油天然氣工程設計防火規范》相應條款的修訂。

作者簡介：張澤文，1980年生，碩士研究生，高級工程師，注冊安全工程師，山東省分公司安全環保部主管，從事長輸油氣管道安全管理工作。聯系方式：15805348218，15805348218@163.com。
