陳浩群 李嵐鑫 郝國雙

國家管網集團西部管道公司

背景

浮頂儲油罐是油品儲存和運輸?shù)闹匾�設施，其可靠性和安全性直接關系到管道輸送安全和公共安全。西部管道新疆輸油氣分公司鄯善商儲庫儲油罐區原有監控攝像機均安裝在防火堤外的鐵塔頂部，高度30 m，受安裝角度、高度等因素的影響，當浮頂罐罐頂降到一半時，通過塔上安裝的監控攝像機大約能觀察到50%的罐頂圖像；當儲油罐處于低液位時無法監測到浮頂罐浮盤和二次密封所在位置，存在較大安全生產風險。

做法

（1）監控攝像機類型與安裝位置選擇。經過比選后，在儲油罐頂部導向平臺側安裝1臺防爆高清一體化球機，水平范圍0°～360°連續旋轉，垂直范圍0°～90°旋轉，可對外浮頂罐頂部浮盤進行無死角監控（圖 1）。為保證監控清晰度，采用性價比更優的200萬像素、1080 P的高清攝像機，防爆等級不低于ExdⅡBT4，使用36 V以下安全電壓供電。為便于就近接入需要聯動的火災、泄漏監測等系統的報警聯動信號，及時在監控客戶端彈出報警視頻，所有高清攝像機均配備不小于2路報警輸入（開關量輸入）、1路報警輸出，并支持報警聯動。

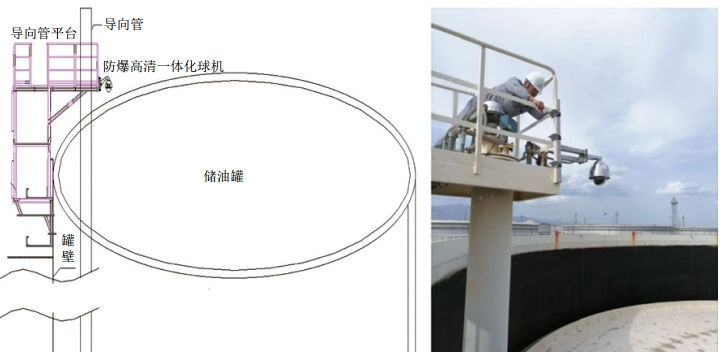

圖 1 防爆高清一體化球機安裝位置

（2）防爆接線箱類型選擇與安裝位置。距儲油罐外側2 m～3 m處（實際安裝位置根據現場情況可做適當調整）或儲油罐底部散水外側，采用立柱式安裝，固定在澆筑的混凝土基礎上，其大小根據現場設備占用空間實際情況選擇，防護等級不低于IP66，防爆等級不低于ExdⅡBT4。使用220 V交流電降壓轉換為36 V進行供電。

（3）線纜選擇與敷設方式。監控系統視頻信號采用鎧裝阻燃單模光纜和雙絞線方式傳輸至監控中心，接入綜合管理平臺。監控中心至防爆箱段采用鎧裝阻燃單模光纖，以金屬線槽、走線管廊、保護管或直埋等方式敷設；防爆箱至監控攝像機段采用雙絞線，以金屬線槽或鍍鋅鋼管方式敷設，配置防爆撓性管及防爆格蘭頭；電力電纜使用鎧裝阻燃類型電纜，直埋場區內且深度不小于1 m（深度確定方法為所在區域環境凍土層以下）。

（4）接地。監控攝像機外殼采用銅芯線纜接入防爆接線箱內接地排進行可靠連接，防爆箱體、撓性管均需引線接地，接線箱立桿基礎處采用50 mm×5 mm的熱鍍鋅扁鋼與儲油罐底周圍原有接地系統連接，接地電阻小于1 Ω。

啟示

罐頂防爆高清一體化球機投用后，通過鏡頭旋轉，可對儲油罐浮頂進行無死角監控，監控圖像清晰，操作靈敏（圖 2）。項目投運也夯實了工業電視監控系統與火災自動報警系統聯動的基礎，當報警發生時，能自動聯動控制相關的攝像機轉向報警區域，使站控調度工作人員第一時間掌握現場實際情況，確保第一時間發現安全隱患并處理。

通過后期的實踐應用，建議對攝像機的支架進行改造，支架挑臂采用卡扣連接并可折疊的方式，以便清潔鏡頭及護罩上的雨水污泥，提高維護便利程度，降低人員的安全風險。

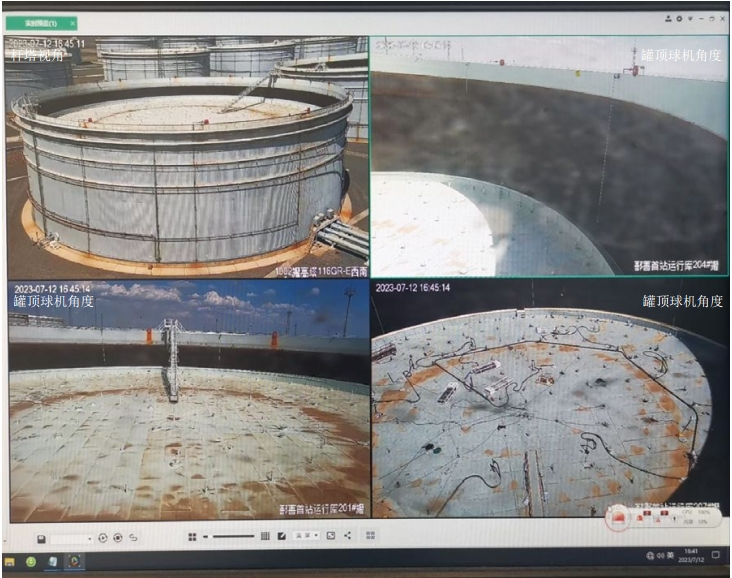

圖 2 改造后的實時監控畫面對比

作者簡介：陳浩群，1972年生，本科，高級工程師，主要從事通信運維管理工作。聯系方式：13999529953，chenhq04@pipechina.com.cn。
