何啟兵

國家管網集團西氣東輸蘇北輸氣分公司

摘要：針對陰保閥室改擴建時因設計缺陷導致線路陰保和區域陰保相互干擾的問題，通過對干擾現象及原因進行分析，提出解決方法，對今后改擴建陰保閥室提出改進意見。

關鍵詞：干擾；陰保閥室；改擴建；聯保

兩座場站之間的某無人值守RTU閥室始建于2005年，線路陰保機型為HDV-4D-5，24 V直流電源供電，輸出電壓0 V～30 V，輸出電流0 A～10 A，控制電位﹣0.3 V～﹣3 V，陽極地床與管線垂直距離約150 m。在投保至2020年改擴建前，恒電位運行正常，控制電位1400 mV，保護電位1400 mV，輸出電流0.5 A，輸出電壓3.2 V。

改擴建后，原線路陰保系統繼續使用，陽極地床和參比電極位置保持不變，恒電位儀由閥室遷入改擴建后的場站陰保設備間，新增了一套區域陰保系統，控制電位0 V～﹣3 V，輸出電壓0 V～50 V，輸出電流0 A～30 A。陽極地床分布于工藝區周?chē)�，采用淺埋式高硅鑄鐵陽極。場站管理人員發現線路陰極保護系統和場站區域陰極保護系統出現了規律性的異�，F(xiàn)象。

1  異�，F(xiàn)象分析

（1）線路陰保系統無法正常工作。

異�，F(xiàn)象：線路陰保在恒電位運行模式下，控制電位1400 mV、輸出電流2.2 A、輸出電壓5.5 V；區域陰保在恒電位運行模式下，控制電位1100 mV、輸出電流1.0 A、輸出電壓3.4 V。兩臺機器同時投運時線路陰保輸出電流為0 A，由恒電位切換為恒電流運行模式，保護電位為1700 mV，發出運行狀態報警。

原因分析：查看陰保圖紙發現，區域陰保的一組淺埋陽極相鄰線路陰保參比電極，可能導致線路陰保參比電極受區域陰保輔助陽極的干擾�，F(xiàn)場驗證便攜參比電極遠離淺埋陽極時，電位恢復正常水平。斷開陽極箱內3#陽極線，投運兩套陰保系統，兩臺機器均有輸出電流，恒電位模式運行正常。

（2）線路陰保系統恒電位模式輸出電流、電壓均變大。

異�，F(xiàn)象：與投產初期數值相比，線路陰保在恒電位運行模式下，控制電位1400 mV，輸出電流提高至3 A，輸出電壓提高至7.5 V；區域陰保恒電位運行模式，控制電位1100 mV，輸出電流降低至0.7 A，輸出電壓降低至2.4 V（表 1）。線路陰保和區域陰保相互干擾會給場站正常區域陰保電位檢測帶來困難。如恒電位儀通斷功能無法使用，無法準確測量場站管道斷電電位；再者，恒電位儀長期輸出電壓和電流過大，給設備造成負擔，使恒電位儀使用壽命變短。

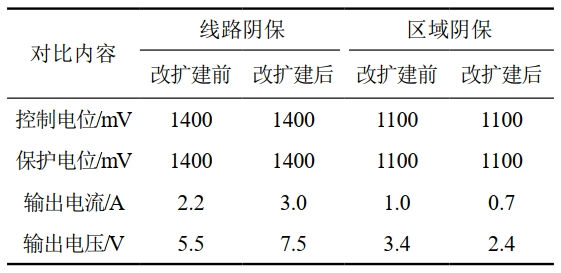

表 1 閥室改擴建前后陰保數據對比（恒電位運行）

原因分析：場站擴建后地網增加，站場工藝管網位于線路陰保陽極地床與線路管道之間，線路陽極地床部分電流進入場站地網，造成輸出電流較大。

（3）區域和線路陰�？刂齐娢徽{(diào)高、輸出電流增加，其中一套陰保輸出電流為0 A。

異�，F(xiàn)象：區域陰保在恒電位運行模式下，控制電位1100 mV提高至1300 mV，輸出電流0.7 A提高至2.8 A，輸出電壓9.5 V，線路陰保輸出電流降至0 A，自動切換為恒電流運行模式。線路陰保恒電位運行模式，控制電位1300 mV提高至1500 mV，輸出電流3.8 A，輸出電壓9.5 V，區域陰保恒電位運行模式故障狀態，輸出電流0 A，自動切換為恒電流運行模式（表 2）。

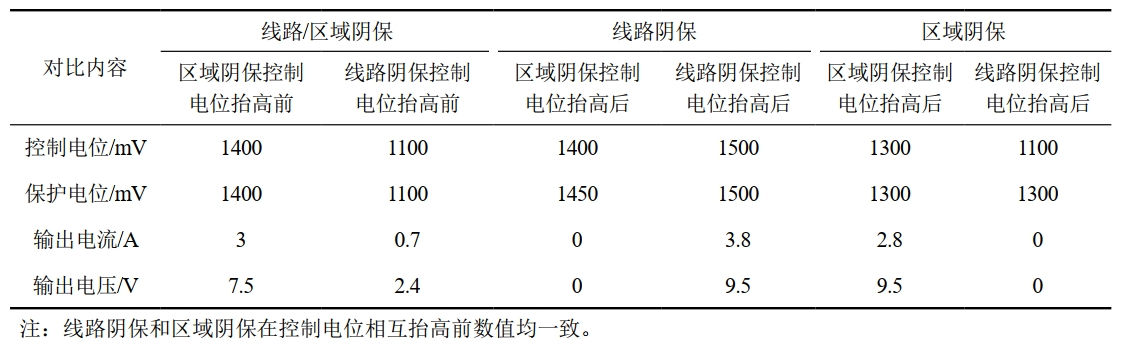

表 2 區域和線路陰�？刂齐娢惶Ц咔昂髮�(duì)比（恒電位運行）

原因分析：區域陰保輸出電流增加后，陽極地床陽極區影響范圍擴大，使線路參比電極位于陽極區內，保護電位滿足控制電位要求，輸出電流為0。當線路陰保輸出電流增加后，大量電流流入場站地網，出現區域陰保通電點保護電位滿足恒電位儀控制電位要求，輸出電流為0 A。

（4）陰雨天氣常出現一套陰保輸出電流增大，另一套陰保輸出電流為0 A。

原因分析：由于陰雨天氣導致土壤電阻率降低，陰極保護系統輸出電流波動，影響陰保系統的采樣電位，出現兩套陰保系統相互干擾，導致其中一套陰保輸出電流為0 A。

2  處置措施

（1）對于長效參比受陽極電場影響的異�，F(xiàn)象，可調整長效參比埋設位置，在確保管道得到最小保護電位的情況下，陰保系統調整最小輸出電流。

（2）在保證線路陰保和區域陰保滿足陰保準則的情況下，降低線路陰保和區域陰保恒電位儀的電流輸出，從而降低線路和區域陰保陽極場的干擾范圍，使兩者不再相互干擾。

（3）對于區域陰保和線路陰保相互影響的異�，F(xiàn)象，可以對進出站絕緣接頭兩側進行跨接，實現聯保。

（4）經費保障充足的情況下，可將線路陰保的陽極地床、長效參比埋設移至場站的另一側，中間不宜有其他構筑物，避免場站內、外陰極保護系統相互干擾。

3  建議

在陰保閥室改擴建時，應依據GB/T 35508―2017《場站內區域性陰極保護》第6.9節防干擾設計，對原閥室陰保系統的陽極地床位置進行調研，不宜在線路陰保陽極地床的同一側建設站場，避免場站內、外陰保系統相互干擾。

站外陰極保護系統的采樣控制點宜設置在遠離絕緣裝置的線路管道上；站內輔助陽極地床，應遠離外部金屬構筑物。工程驗收階段應當增加區域陰保與線路陰保干擾影響的評價環節，確保交付后陰保系統運行良好。

作者簡介：何啟兵，1984年生，本科，2008年畢業于長沙理工大學電子信息工程專業，主要從事長輸天然氣管道管理相關工作。聯系電話：18952787551，ylwan5212006@126.com。
