高建豐1,3 楊雨琳2 韓亞男1 邵曉軍2 吳陽2

1.浙江海洋大學石油化工與環境學院； 2.浙江海洋大學船舶與海運學院；3.臨港石油天然氣儲運技術國家地方聯合工程研究中心

摘要：為探究摻氫天然氣爆炸特殊機理及規律，預測和控制爆炸后果、減少或避免此類事故可能造成的人員傷亡和財產損失等，基于大渦模擬（LES）進行了數值模擬，研究在管中內置不同高度矩形塊狀障礙物情況下，甲烷-氫氣預混氣體的爆炸特性。結果表明，障礙物后渦流的存在是促進火焰拉伸的主要原因，并且障礙物高度越大，其后方的渦流范圍越明顯。障礙物越高，氣流速度越大，導致內部湍流的增加，促進了反應過程，釋放了更多的能量，從而提高了爆炸超壓。障礙物的干擾也有助于可燃?xì)怏w云積聚，產生局部高壓區。

關鍵詞：甲烷氫氣預混氣體；矩形障礙物；超壓；火焰；流場

當輸送摻氫天然氣時，氫氣在管道法蘭、密封螺紋、閥門等處容易擴散滲漏到地下管廊中。由于結構或功能上的需要，地下管廊中往往含有不同類型的障礙物，例如各類斷面突縮結構等。研究表明，這些障礙物對爆燃流場的擾動可能大幅增加火焰?zhèn)鞑ニ俣群统瑝荷仙�速率，并且成為誘導爆燃向爆轟演變的關鍵控制因素。相比于純天然氣，混氫天然氣在長距離管道運輸過程中滲漏量偏多。研究表明，含20%氫氣的混氫天然氣在傳輸過程中，氣體的滲漏量是純天然氣的2倍。因此，研究?jī)?nèi)置障礙物管道中甲烷摻氫預混氣體爆炸特性，可為我國“雙碳”目標下的“西氫東送”建設提供參考。

在氫氣爆炸特性方面，早期已有學者進行了相關研究。倪靖等的研究表明，氫氣的摻入對爆轟波的傳播速度有很大影響，隨著摻氫濃度的提高，傳播速度進一步加快[1]。Wang Y等的研究表明，隨著氫氣含量的增加，火焰?zhèn)鞑ニ俣蕊@著增加。當氫氣含量為50%時，最大爆炸超壓是純甲烷燃燒壓力的2.25倍[2]。Zhang K等的研究表明，當氫氣濃度上升且甲烷氫氣混合物在遇到點火源后，會在管道外部引發兩次爆炸，從而產生兩個火球，使火焰的傳播速度降低。此外，第二次爆炸的強度和破壞力顯著超過了第一次[3]。

盡管前人已經對各類可燃?xì)怏w的爆炸特性進行了大量的研究，但大多數研究都是對于單一可燃?xì)怏w，不同濃度可燃?xì)怏w、不同著火位置、不同管道形狀以及長徑比的分析，關于內置障礙物對管內甲烷-氫氣預混氣體爆炸特性的影響研究較少。因此，本文在含有障礙物、20%體積分?jǐn)?shù)的氫氣、80%體積分?jǐn)?shù)的甲烷的管道中進行了爆炸實驗，分析障礙物高度對甲烷-氫氣爆炸特性的影響規律，以期為后續研究提供參考。

1  實驗裝置及方法

內置障礙物的甲烷摻氫爆炸實驗裝置由管體、CY400數字壓力傳感器、動態數據采集系統、KTGD-B型可調點火器、甲烷氣瓶、氫氣瓶、流量計和減壓閥等組成。為對比分析障礙物體積在當量比為1時對甲烷-氫氣預混氣體爆炸特性的影響，實驗設計了3個工況，其障礙物高度分別為40 mm、50 mm和60 mm，長均為100 mm，寬均為50 mm。這三種工況下的障礙物均放置在距點火源200 mm處，而壓力傳感器放置在點火點右側30 mm處。預混氣體中氫氣體積分?jǐn)?shù)為20%，甲烷的體積分?jǐn)?shù)為80%。實驗是在長1000 mm，截面面積為100 mm×100 mm的長方形不銹鋼管道中進行的。管道的右端作為泄爆端，不安裝鋼板，在充氣過程中使用聚氯乙烯薄膜密封，以防止氣體逸出。

本實驗主要測量爆炸壓力數據。首先，確保壓力傳感器、數據采集系統、點火系統處于待機狀態。其次，打開氫氣鋼瓶和甲烷氣瓶，并同時啟動循環系統，使氣體在管道中混合均勻。通過流量計控制出氣量，甲烷出氣量為0.6 L/min，氫氣出氣量為0.3 L/min，甲烷出氣時長為88 s，氫氣出氣時長為44 s。充氣和循環結束后，立即啟動點火系統，點火能量為20 J。為了保證實驗壓力數據的有效性，爆炸實驗重復了3組。

2  結果與討論

通過實驗結果和爆炸超壓數值模擬結果的比較（圖 1），模擬測得的峰值超壓比實驗測得高約10%。原因是模擬假設是在半封閉空間內發生絕熱爆炸，沒有考慮爆炸過程中管道內外的能量交換。由于管道頂端的聚氯乙烯薄膜預計會在外壓作用下破裂，因此在計算過程中忽略了聚氯乙烯薄膜對爆炸結果的影響。特別是，實驗數據中捕捉到了火焰沖出聚氯乙烯薄膜時的壓力P1在33.7 ms時達到超壓峰值27.597 kPa，然后開始下降，在36.972 ms時出現負壓峰Pneg。產生負壓是因?yàn)榛鹧鏇_出管子后，管子內的氣體被迅速消耗。綜上所述，數值模擬結果與實驗結果吻合較好，說明本文所采用的數值模型和算法是合理的。因此，借助該模型，對不同體積障礙物工況下爆炸火焰的傳播機理和超壓進行了研究。

圖 1 實驗超壓與模擬超壓的比較

為了更好地分析不同高度障礙物對管道內火焰、壓力和流場的影響，通過數值模擬得到了不同時刻火焰—超壓—流動區的流線耦合分布。該耦合分布與圖 1壓力曲線相結合，進一步揭示了潛在的關系。在模擬的三種情況下初始火焰均以球形傳播，且垂直方向上面積很小，未接觸上下管壁。當火焰開始出現指形傳播且未接觸障礙物時，障礙物的后方就產生了渦流，但在火焰前沿幾乎不存在，并且障礙物高度越大，其后方的渦流范圍越明顯。當火焰面積開始增加，Rayleigh-Taylor不穩定性和Kelvin-Helmholtz不穩定性變得更加明顯，火焰鋒面變得不穩定并變形，導致湍流增加。當障礙物高度為60 mm時，爆炸峰值壓力為37.352 kPa，遠大于障礙物高度為40 mm和50 mm時的壓力。原因是內部湍流的增加加速了反應過程，釋放了更多的能量，從而增加了超壓。超壓值的增大加速了火焰的傳播（圖 2），當量比為1，障礙物高度為60 mm時，火焰?zhèn)鞑ニ俣让黠@比障礙物高度為40 mm、50 mm快。特別是火焰鋒面在23 ms時越過障礙物，并在障礙物的后方和上方均產生了渦流，原因是氣流流動速度的增大促進了高速流動剪切效應的發展，增加了Kelvin-Helmholtz不穩定性和渦量。且由于渦流的存在，使得火焰鋒面與障礙物之間形成不規則空洞。在管道內可燃?xì)怏w消耗完畢后，可觀察到有細小的火焰泡在管道中來回?cái)[動，這是由于半封閉管道發生瓦斯爆炸后，氣室開口端出現明顯的空氣回流現象，導致管道內外存在壓力差引起的，這也是實驗壓力在出現負壓后反復震蕩的原因。

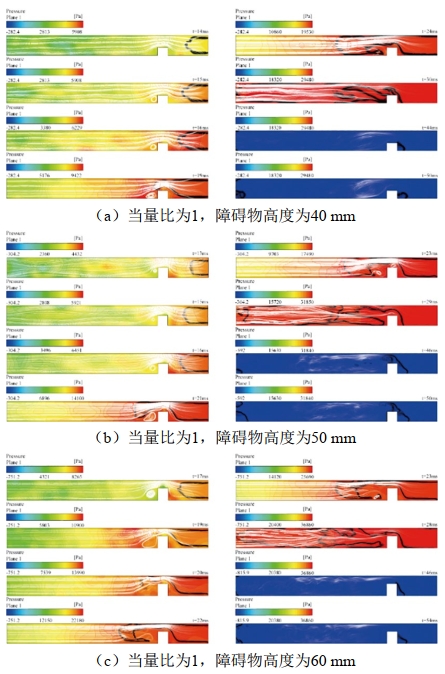

圖 2 火焰前沿、壓力和流線的耦合關系

根據各工況下的壓力隨時間變化規律曲線（圖 3），三條壓力曲線沒有顯示出泄爆壓力，原因可能是管道中的氫氣體積分?jǐn)?shù)較小導致的。爆炸開始時，火焰由于與管道壁面的摩擦，由層流轉變?yōu)轳薨檶恿鳌ｋS著反應的進行，化學反應速率和產生的熱量增加，迫使氣體膨脹。聲波振蕩增強了火焰的擾動，褶皺層流火焰轉變?yōu)橥牧骰鹧妗．?dāng)火焰進一步傳播時，能量在管道中積累，管道中的火焰由湍流火焰轉變?yōu)楸�燃火焰，從而最大程度地加速了火焰的傳播過程。障礙物后方的渦旋擴展和消散推動火焰融合，火焰邊界的湍流強度在火焰融合過程中更大，兩者相互促進發展。隨著可燃?xì)怏w的消耗，由于火焰與壁面接觸而在壁面附近滅火，火焰面積減小。管道壁面的摩擦阻礙了火焰前沿。因此，火焰?zhèn)鞑�減小。在振蕩變化階段，擾動對火焰的影響也越來越大，導致火焰?zhèn)鞑�減小。點燃后，預混氣體開始進入較短的燃燒誘導期。爆炸壓力迅速上升，達到最大值后又緩慢下降。由于氫反應釋放能量，爆燃發生區域的溫度升高，導致氣體膨脹。此外，流體動力不穩定和湍流的結合導致火焰不穩定，增加了壓力上升的速度。因?yàn)榭扇嘉锖椭�燃物燃燒后產生的熱量通過管壁與外界環境交換，爆炸壓力降低。在反應初期，鏈?zhǔn)椒磻?yīng)中產生的羥基自由基（OH）數量較少，整個體系的升壓速率較慢。但隨著鏈?zhǔn)椒磻?yīng)的進行，OH含量迅速增加，鏈?zhǔn)椒磻?yīng)速率也隨之增加，反應放出的熱量急劇增加，導致溫度升高，進而導致壓力升高。隨著反應進行到后期，氫逐漸被消耗，其濃度達到了不能維持化學反應的程度�；鹧媾c管道壁面之間存在熱傳導現象，反應系統放出的熱量減少。一些自由基也與管道壁發生碰撞，導致鏈?zhǔn)椒磻?yīng)速率降低，放熱減少，這反過來又降低了爆炸壓力。障礙物的干擾也有助于可燃?xì)怏w云積聚，增加爆炸超壓的峰值。幾種布局結構下壓力曲線整體并沒有明顯的差異性。局部峰值階段壓力曲線開始出現差異性，不同的結構使壓力曲線的斜率和峰值不同，這是因?yàn)檎系K物高度的變化以及管道壁面的存在，使壓力波在狹長的管道內出現復雜的反射波與衍射波，反射波與衍射波在特定的區域內疊加，產生局部高壓區。結合壓力隨時間變化規律曲線、火焰面積隨時間變化規律曲線（圖 4）可發現，與矩形障礙物接觸后，超壓增長速度明顯加快。該時刻與火焰接觸矩形障礙物后火焰前沿、超壓和火焰面積的突變時間重合。

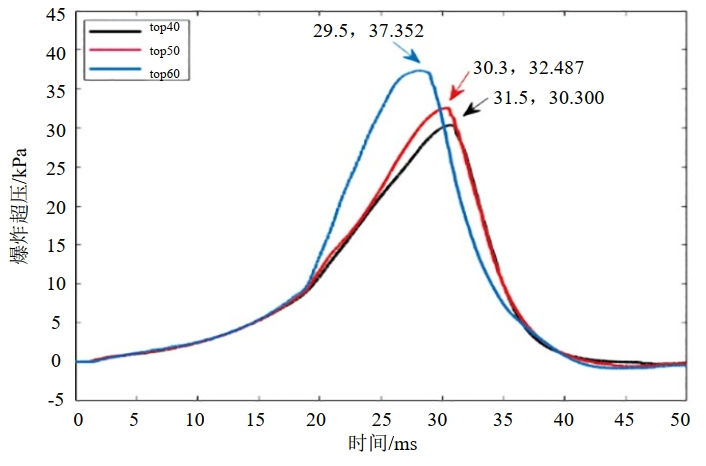

圖 3 壓力隨時間變化規律曲線

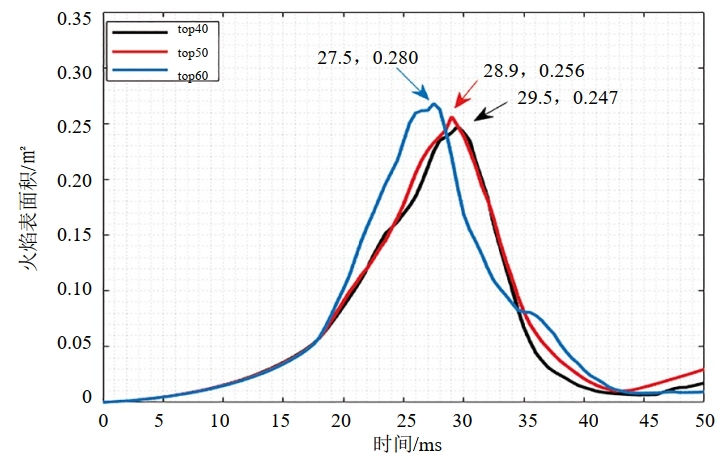

圖 4 火焰面積隨時間變化規律曲線

3  結論

為應對“西氫東送”過程中摻氫天然氣在管廊中的泄漏爆炸問題，在保證障礙物與點火源之間距離、氫氣體積分?jǐn)?shù)、點火能量相同的前提下，通過改變矩形障礙物高度，研究了三種工況下甲烷-氫氣預混氣體爆炸特性的影響。研究發現，如果摻氫天然氣在管廊中發生爆炸事故，障礙物（管廊中的設備）對火焰形態，流場、超壓、火焰面積均有很大的影響，危險系數將會直線上升。因此，在實際工程中應避免或合理布置障礙物。本文研究的管道屬于常規小尺寸的矩形管道，未來還可以研究變徑管、圓管等實際生產生活中存在的狹長密閉空間，并將研究結果運用到大尺寸實驗中。

參考文獻：

[1]倪靖，潘劍鋒，姜超，等. 摻氫比對甲烷-氧氣爆轟特性的影響[J]. 爆炸與沖擊，2020，40(04)：25-33.

[2]Wang Y,Zhang X,Li Y. Numerical simulation of methane-hydrogen-air premixed combustion in turbulence [J]. International Journal of Hydrogen Energy, 2023, 48(19): 7122-7133.

[3]Zhang K,Du S,Chen H,Wang J,Zhang J. Effect of hydrogen concentration on the vented explosion of hydrogen–air mixtures in a 5-m-long duct [J]. Process Safety and Environmental Protection, 2022,162：978-986.

作者簡介：高建豐，1966年生，研究生學歷，工學博士，教授，碩士生導師，主要從事油氣儲運安全技術的教學和研究工作。聯系方式：13567693952，gaojf309@126.com。
