2012年，加拿大哥倫比亞省北部一條燃?xì)夤艿榔屏驯�炸，�?dǎo)致與其并行間距為3 m的一條燃?xì)夤艿腊l(fā)生破裂著火，此次事件形成了一個長17 m，寬7.6 m，深1.1 m的火坑[1]。近年來，由于國內城鎮燃?xì)庑枨罅吭黾�，燃�(xì)夤艿啦⑿袖佋O(shè)現象逐漸增多，一旦其中某條管道因泄漏引發的蒸氣云爆炸，極易對其臨近鋪設的燃?xì)夤艿涝斐蓻_擊進而也發生失效，產生多米諾效應并導致事故后果進一步擴大[2]。因此，基于已構建的并行管道失效概率模型[3]，結合蒙特卡洛模擬法進行計算，對并行管道失效概率進行影響因素分析及參數敏感性分析。

1  并行管道失效概率影響因素

在并行管道設計階段，影響其事故發生概率的主要因素為管道間距、目標管道埋深、目標管道管徑、目標管道壁厚與土壤重度。管道運行參數中影響其失效概率的因素主要包括初始失效管道（以下簡稱源管道）泄漏氣云半徑、源管道內壓及目標管道內壓。

2  并行管道失效概率計算

管材為X70鋼的兩條燃?xì)夤艿啦⑿袖佋O(shè)，管材屈服強度為480 MPa。以源管道發生大孔泄漏為初始失效場景，該場景下并行管道失效概率計算模型相關隨機變量分布規律如表 1所示。采用蒙特卡洛抽樣方法對各隨機變量進行107次隨機抽樣，隨后將各組隨機抽樣值代入并行管道失效概率計算模型進行計算，得到該場景不同參數影響下的并行管道失效概率曲線，如圖 1、圖 2所示。

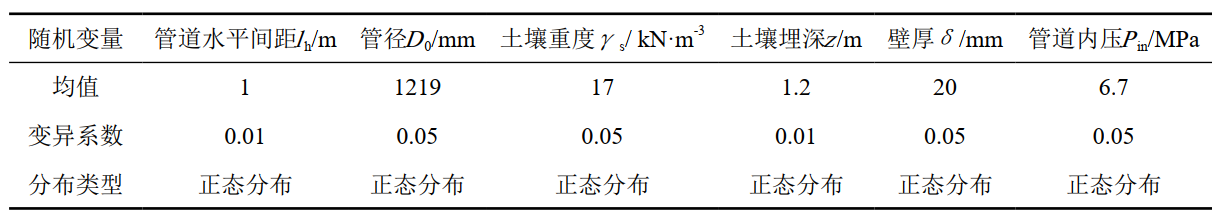

表 1 并行管道失效概率模型相關隨機變量統計分布[4-6]

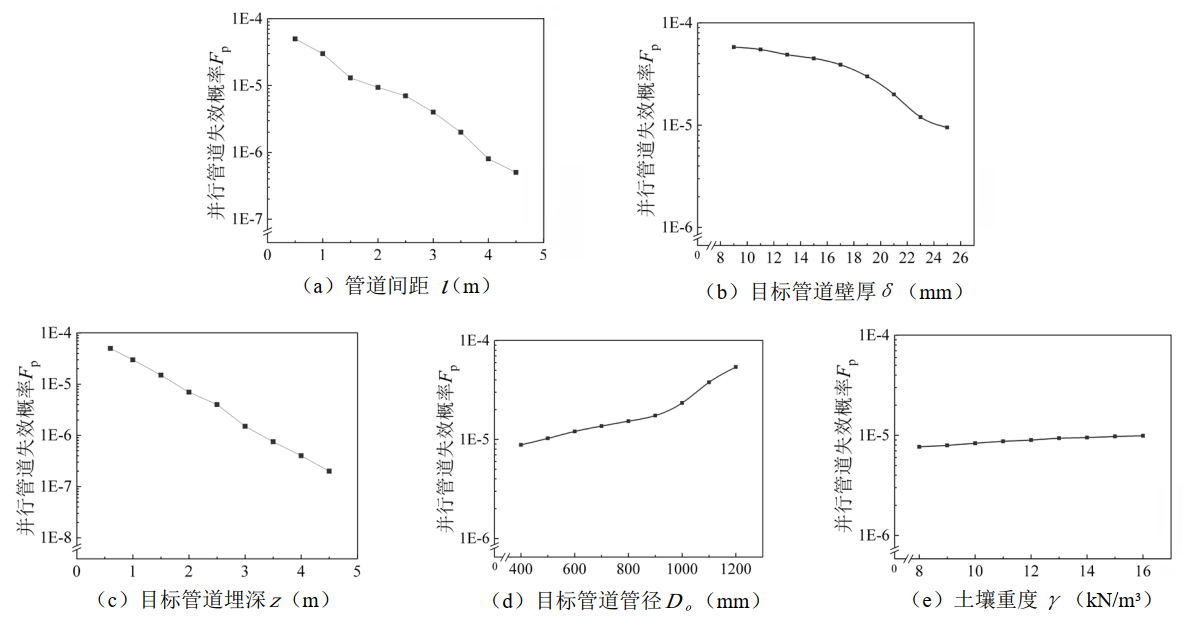

圖 1 不同設計參數影響下的并行管道失效概率曲線

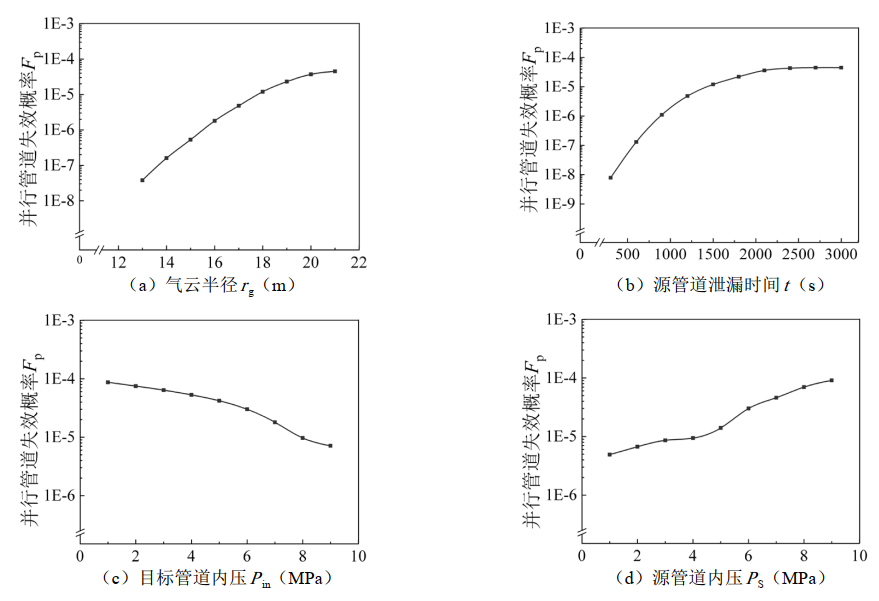

圖 2 不同運行參數影響下的并行管道失效概率曲線

3  并行管道失效概率影響因素分析

由圖 1（a）和可知，增大管道間距和目標管道壁厚均可以使并行管道失效概率下降。增大管道間距使目標管道受爆炸載荷影響減少，進而使其損傷幾率下降。增大管道壁厚，有利于提高目標管道抵抗外部荷載的能力。同時，壁厚增大也會減少其因管體受腐蝕、施工挖掘與其他環境因素而遭受損傷的可能，進而有效降低并行管道失效概率。

由圖 1（c）和可知，目標管道埋深與管徑對并行管道失效概率有著相反的影響。對于管道并行鋪設場景，增加埋深可使其降低遭受施工挖掘、地面違規占?jí)旱鹊谌�方損壞的概率。由于燃?xì)庑孤┻^程中土壤對泄漏燃?xì)獾酿�滯作用以及吸收作用，增加埋深也有助于減少燃?xì)庑孤┝浚�降低目�?biāo)管道失效概率。由圖 1（e）可知，土壤重度對并行管道失效概率影響較小。

在管道運行階段，泄漏氣云半徑及管道內壓為并行管道失效概率主要影響因素。如圖 2（a）所示，氣云半徑與并行管道失效概率呈正相關關系。而氣云半徑大小主要取決于源管道泄漏時間，為探究該參數與并行管道失效概率之間的關系，基于文獻[2]的管道燃?xì)庑孤�擴散模型，獲得源管道泄漏時間與并行管道失效概率關系曲線。如圖 2（b）所示，并行管道失效概率隨著源管道泄漏時間的增加而逐漸增大。在源管道泄漏時間較短時，泄漏氣云半徑相對較小，因此目標管道失效概率及并行管道失效概率均較小。而在源管道發生泄漏約2200 s后，由于其產生的爆炸載荷超出管道可承受的臨界值，導致目標管道必然發生失效，目標管道失效概率值趨近于1，此時，并行管道失效概率主要取決于源管道失效概率。由圖 2（c）和可知，增高目標管道內壓促使管道抵抗外部載荷的能力增強，從而有利于使并行管道失效概率下降，而增大源管道內壓，使源管道失效泄漏時燃?xì)獾男狗潘俾噬仙�，增加了源管道燃�(xì)庑孤┝浚�目�?biāo)管道失效概率增大，進而使并行管道失效概率上升。

4  并行管道失效概率參數敏感性分析

為了提高管道故障預防和事故控制的有效性，對各參數進行敏感性分析。敏感性大小用敏感性指數αi表示，其計算公式如下[7]：

式中，Ci表示上述影響參數中某參數的取值，ΔCi為一定范圍內該影響參數的變化量，F(xiàn)p表示并行管道失效概率，ΔFp為由ΔCi引起Fp的變化量。

令取值分別在5%至25%共5個階梯范圍內波動，得到如圖 3、圖 4所示敏感性分析結果。由圖 3可知，并行管道設計階段各參數敏感性大小排序依次為：管道水平間距、土壤埋深、管道壁厚、管道內徑、土壤重度。在規定波動范圍內，管道間距和土壤埋深對并行管道失效概率影響顯著。

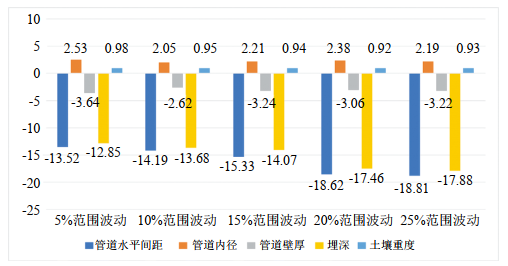

圖 3 并行管道設計階段參數敏感性分析結果

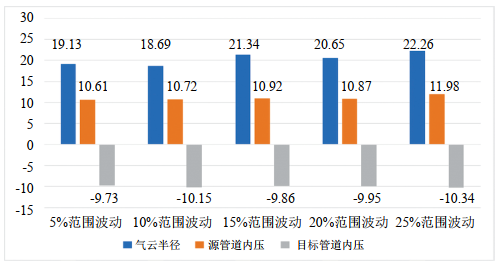

圖 4 并行管道運行階段參數敏感性分析結果

由圖 4可以看出，在規定波動范圍內，并行管道運行階段各參數敏感性大小排序依次為：氣云半徑、源管道內壓、目標管道內壓。并行管道失效概率與源管道內壓之間呈正相關關系，與目標管道內壓之間則呈負相關關系，但由敏感性分析結果對比可知，并行管道失效概率對源管道內壓敏感性更高。

5  結論

（1）并行管道設計階段，各參數對并行管道失效概率影響程度從大到小依次為管道水平間距、土壤埋深、管道壁厚、管道內徑、土壤重度。

（2）并行管道運行階段，影響程度大小排序?yàn)闅庠瓢霃�、源管道�?nèi)壓、目標管道內壓。

（3）并行管道失效概率與源管道內壓呈正相關，與目標管道內壓則呈負相關，但對源管道內壓敏感性更高，因此在管道運行過程中應盡量控制運行階段并行管道的內壓波動，避免峰值過大。
