背景

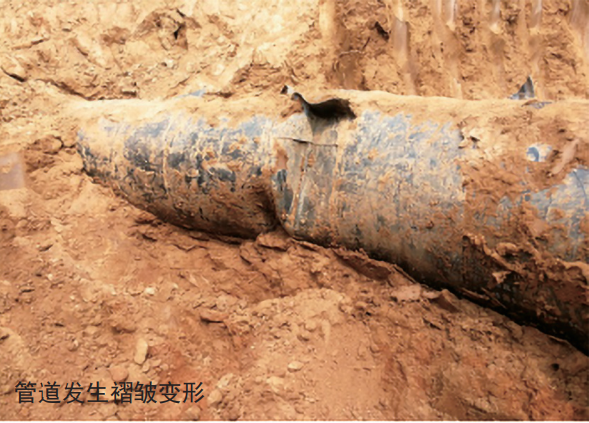

山西煤層氣（天然氣）集輸有限公司所屬天然氣管線通過某煤礦采空區段約1000 m。2019年6月11日，巡線人員發現地面異常沉降開裂，站場立即與礦權方確認，發現該處地下煤礦的采掘位置已臨近輸氣管道下方，隨即向調度中心匯報；經組織專家現場勘查及再次確認后，對涉及管道進行開挖，發現管道出現兩處褶皺變形。

做法

（1）開挖管道受力集中區段以釋放應力，夯實管道下方土壤托住管道。為防止發生次生傷害，管溝開挖后的管線設置防護欄及警示標志。

（2）運用牽引、舉升等強力手段對管道進行抬管處理，給予綜合變形移動相反方向的作用力，強制使管道歸復變形移動前的位置，從而減少或消除管道變形應力。穿越采空區的1000 m管道每間隔 50 m 布置三角支架。

（3）對出現褶皺變形的兩處管段進行換管。

（4）布置管道本體及地表變形監測點，對管道與采空區邊界交叉部位、管道彎頭應力集中處布設本體應力應變監測。

啟示

管道路由選擇盡可能避開采空塌陷區，確實無法避開的要在設計階段預先采取工程措施。在運行階段與屬地職能部門及礦區單位建立聯動機制，實現信息互通互享，加強線路巡檢、監測預警及運行監控，確保對管道損害風險降到最低。

(撰稿人：山西煤層氣（天然氣）集輸有限公司張建亮、郭永偉)
