石磊 王玉 王禎中 賈向明

西南管道天水輸油氣分公司

摘  要：因地形地勢限制，長輸油氣管道穿越中小型河流不可避免。介紹了穿越中小型河流管道顯像化標志的安裝方式及技術要求，為相關人員提供參考。

關鍵詞：長輸管道；穿越；中小型河流；第三方施工；標志

在管道沿線設置管道標志，是國家技術規范的強制性要求，也是最有效的物防手段之一，可以有效預防第三方損壞管道，保障管道安全運行。長輸油氣管道常常穿越中小型河流，由于在河道中栽設樁牌不易看護也不符管理部門規定，導致管道在河道中的走向和位置不清。近年來，河道內挖沙取土等活動頻繁，管道第三方損壞風險升高，管道保護難度加大。如何科學設置穿越河流管道的標志，筆者在實踐中摸索出一種行之有效的方法。

1 標志設置方案選擇

方案一是在河道內每間隔5米栽設一根水泥加密樁。方案二是在河道上方設置穿越管道顯像化標志。比較現場應用效果、安裝方式、后期維護等因素，選擇穿越管道顯像化標志方案。

2 顯像化標志應用

2.1 標志安裝方式

當管道穿越中小型河流時，在河道兩側設置河流穿越管道顯像化標志及配套警示牌，代替原有標志樁及警示牌，并將原有樁牌移除。顯像化標志及配套警示牌安裝在河流和渠道堤壩穩定、不易受到洪水沖刷的位置。

（1）鍍鋅鋼管立柱安裝。安裝方式分為螺栓連接、現澆基礎直埋兩種，可根據現場實際情況選用。立柱基礎采用C20混凝土現澆，基礎底部應置于均勻密實的土層之中，地基承載力不低于80 kPa。

（2）警示牌安裝。用連接螺栓與立柱進行連接，警示牌正面朝向介質流動方向。

（3）拉鎖預埋件安裝。采用C20現澆基礎預埋方式。

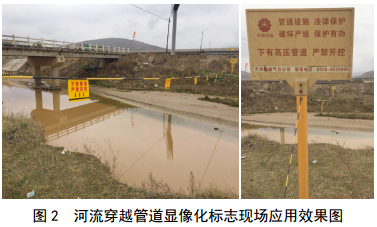

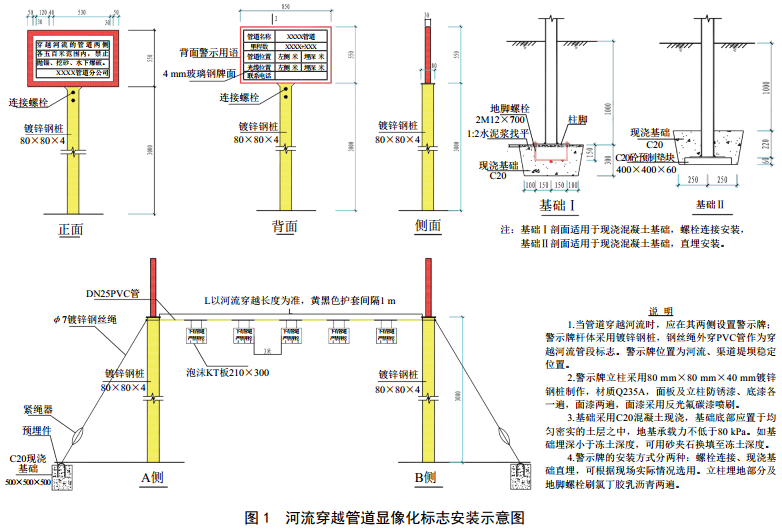

（4）顯像化標志安裝。采用直徑7 mm鍍鋅鋼絲繩，斜拉處設置緊繩器，河道上方鋼絲繩外穿DN25PVC套管，套管用黃色、黑色間隔1 m涂覆。黑色護套下方懸掛警示標牌。安裝方式詳見圖 1，現場應用效果見圖 2。

2.2 標志技術要求

（1 ） 鍍 鋅 鋼 管 立 柱 制 作 要 求 。 立 柱 采 用80 mm×80 mm×4 mm無縫鋼管制作，材質Q235A。

（2）警示牌、警示標牌材質要求。河道兩側警 示牌為長方體850 mm×550 mm，牌面采用10 mm厚玻璃纖維增強樹脂復合材料制作，由專用模具壓合而成。警示標牌為210 mm×300 mm長方形，牌面采用泡沫KT板制作。

（3）防腐要求。立柱埋地部分、地腳螺栓、預埋件等埋地金屬物體刷氯丁膠乳瀝青兩遍。

（4）涂裝要求。面板及立柱刷防腐漆及底漆各一遍，面漆兩遍，面漆采用黃色反光氟碳漆噴刷。

（5）時間要求。鍍鋅鋼管立柱基礎及拉鎖預埋件基礎， C20混凝土現澆施工7小時后方可開展顯像化標志安裝工作（夏季）。

3 結論

（1）河流穿越管道顯像化標志解決了河道中管道走向、位置不清的現場問題，降低了第三方施工損壞風險及現場管理難度。

（2）建設費用較低，施工材料購置方便，現場施工簡單，施工周期短，能廣泛應用于長輸管道中小型河流穿越管段。
