覃新容 馬玉寶 謝文峰

西南管道南寧輸油氣分公司

摘要：管道光纜故障將直接影響通信系統有效運行，威脅管道安全。為了降低管道通信光纜故障率，提高其安全可靠性和故障搶修效率，介紹了管道通信光纜故障表現形式，通過對A管道公司通信光纜故障原因進行統計分析，從防止施工破壞、防控鼠蟻類損害、提高基礎管理水平、優化應急搶修程序四個方面提出了預控和應急建議。

關鍵詞：管道；通信光纜；故障；預控；應急

施工質量缺陷、第三方施工、地質災害等容易導致管道通信光纜故障，嚴重威脅管道安全生產。為此，減少通信光纜故障，提高其安全可靠性以及應急搶修效率對保障管道安全運行至關重要。

1 故障表現形式

（1）光纜斷芯。光纜部分在用光纖損傷或中斷，導致傳輸數據中斷，但仍有備用纖芯可用，通過跳纖，短時間內能夠恢復通信業務。

（2）光纜中斷。光纖大部分或全部中斷，沒有充足的備用光纖可用 ， 不能跳纖快速恢復業務 ， 必須查找故障位置 、 開挖作業坑 、 重新接續光纜才能修復 。 此類光纜故障處理歷時長，風險大。

（3）損耗偏大。由于光纖彎折、損傷、老化等原因會導致其損耗增大，傳輸性能下降，傳送距離縮短。隨著通信光纜線路接續次數增多，同時也受光纜接續工藝影響，光纖總體損耗也會增加。當光纖總損達到一定數值時，會造成通信設備告警，通信業務不穩定，甚至無法正常傳輸業務。

2 故障原因分析

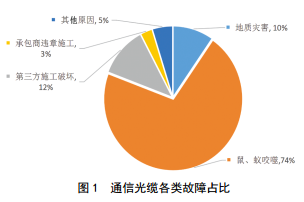

統計A管道公司近三年通信光纜故障事件，各類故障占比如圖 1所示。

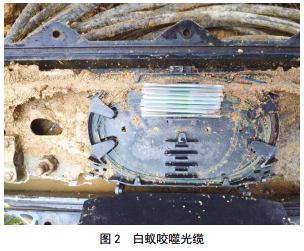

（1）鼠、蟻類咬噬。普通管道光纜不足以抵御竹鼠咬噬，這類光纜故障多發生在人類活動較少的山區段林地，白蟻咬噬光纜多發生在光纜接線盒內，如圖 2所示。

（2）承包商等外部施工人員在不清楚光纜具體位置的情況下施工，或因施工現場監管不到位，違章施工、機械施工導致通信光纜故障。

（3）地質災害損害。光纜沿線滑坡、泥石流、塌方、洪水、地面塌陷等自然災害時有發生，易造成管道通信光纜損害[1]。

（4）對光纜接頭處的光纖保護不足，光纜接線盒密封不嚴、老化，光纖熔接和盤纖質量有缺陷等，均會增大光纜故障概率。受土壤環境侵蝕會加速接線盒老化，造成光纖接頭松動，光衰增大，甚至導致通信中斷[2-3]。

（5）光纜偏離管道較遠、光纜埋深不足、盤纜未做保護、地面通信光纜樁埋設位置不正確、標識埋深信息有誤，以及光纜穿越人口密集區等情況，增大了光纜被損害的概率。

3 預防和治理措施

3.1 防止施工損害

（1）加強光纜防護。在光纜線路沿線分區段安裝光纜測試夾鉗，測試光纜走向和埋深，對光纜淺埋點、偏移點進行整治，確保光纜位置和埋深滿足要求。在穿越溝渠、河流等特殊地段，采取過水面硬化等工程治理手段加強光纜防護。及時排查光纜線路地質災害隱患，堅持治早治小原則，采取工程治理手段預防地質災害發生。對偏離管道位移較大、基礎信息不完善的通信樁牌進行整改，加強光纜地面目視化管理等，防止第三方施工活動對光纜的誤傷。

（2）提高線路巡護質量。加強巡線工、線路管理員巡護管理，提高巡檢質量，能夠及時發現光纜線路近距離范圍內第三方違章施工活動，并采取有效防范措施。

（3）做好信息收集和宣傳。以沿線村委會、土地戶主、挖掘機手等為聯系重點，制定有效舉報信息獎勵制度。定期走訪水利、電力等政府部門，及時了解掌握施工作業信息和對接防控。聯合管道保護主管部門和公安機關等開展宣傳，提高公眾的安全保護意識。

（4）加強相交相遇施工管控。小型施工活動堅持主動服務，快速通過。對大型施工活動提前探明光纜位置，劃定隔離、警戒區域，安排專人現場看護，借助移動監控、光纖預警等科技手段強化施工過程管理。加強承包商施工過程監管，因違章指揮，違章作業損傷光纜的應視為安全事故，加重處罰力度。

3.2 避免鼠蟻損壞

（1）治蟻、驅鼠措施。安裝智能型光纜接線盒，當附近再次發生通信光纜故障時，可以精準快速定位智能接線盒，縮短故障點查找時間[4]。在光纜接線盒、光纜保護井內噴灑防治蟻蟲藥劑，做好防水密封處理，防范白蛟危害。清理光纜線路周邊的竹子、芒草、棕葉等甜味植物，能有效減少光纜附近竹鼠活動，防范竹鼠危害。

（2）更換鋼帶鎧裝光纜。分別對普通光纜、鋁鎧光纜和鋼帶鎧裝光纜進行啃咬試驗。結果顯示，普通光纜1天內被成年竹鼠咬噬破皮并斷芯， 2天內被幼年竹鼠咬噬破皮并斷芯；鋁鎧光纜3天內被成年竹鼠咬噬破皮并斷芯， 5天內被幼年竹鼠咬噬破皮并斷芯；鋼帶鎧裝光纜4只竹鼠經過20天咬噬，兩層鋼帶均未損壞。

（3）光纜架空敷設。該方法安裝費用低、維護成本低，但其缺點是光纜不與管道同溝，不能及時發現危害管道的行為，僅適用于短距離特定環境。

3.3 加強基礎管理

（1）配置優質備件、設備。配置備用優質通信光纜、接線盒等備件，以及OTDR、熔纖機等設備。

（2）提升專業技術水平。經常性開展OTDR和光纖割接技術實操培訓，研究管道通信鏈路，提高分析判斷通信光纜故障原因和故障點的準確率，提高光纖熔接技術水平，有效縮減通信故障搶修時間。

（3）增設光纖放大器。研究表明，使用光纖放大器可有效擴展光纜通信系統容量，提高傳輸速率，延長傳送距離[5]。綜合考慮光纖傳送距離、光纖模式及纖芯數量等因素，選擇相匹配的光纖放大器。

（4）制定通信光纜故障現場處置方案，定期開展桌面推演和實操演習，優化應急事件匯報、故障巡查流程，提高運維人員的應急響應能力，以卡片形式 將現場處置方案的關鍵要素集中于表格中[6]，提高應急預案的有效性、針對性和可操作性。

（5）推行通信應急標準化管理。基于搶修時間最短、處置效率最高的目標導向，優化應急處置流程，縮短應急狀態下的準備工作時間，提高搶修效率。

參考文獻：

[1] 孫中勝.通信光纜線路常見故障及維護探討[J].信息通信， 2019(9)： 186-187.

[2] 陳谷城，鄧積良.淺析移動通信光纜的故障及防護措施[J].信息通信， 2018(10)： 216-217.

[3] 楊海昀.接頭盒智能化在通信光纜故障定位中的應用[J].電子技術與軟件工程， 2019(9)： 10-12.

[4] 熊福生，章劍.淺談光纜接頭盒白蟻防治技術探討[J].江西通信科技， 2004， 1(3)： 35-36.

[5] 遲榮華，周燕萍，李立亞.多芯光纖放大器研究現狀及發展分析[J].激光與光電子學進展， 2018，56(19)： 1-9.

[6] 彭坤，丁正勝.縮短通信光纜故障處理時間[J].農村電氣化， 2019(9)： 62-64.

作者簡介：覃新容 ， 1 9 8 9 年生，本科，助理工程師，從事管道通 信 專 業 管 理 工 作 。 聯 系 方 式 ：18107719651、 577558943@qq.com 。
