摘要：我國頁巖氣開采普遍使用水力加砂壓裂工藝，頁巖氣采輸過程中，注入井底的石英砂隨氣液介質返排至地面集輸系統并高速?zèng)_刷彎頭和閥門，極易造成集輸系統短時間穿孔失效，給頁巖氣高效開采帶來了嚴重的安全隱患。通過實驗室模擬頁巖氣現場工況，研究了不同含砂量、不同介質流速、不同沖擊攻角條件下管道材料的損傷行為，為液固介質高速?zèng)_刷條件下管道腐蝕與防護提供了參考依據和技術指導。

關鍵詞：頁巖氣；金屬材料；沖刷腐蝕；損傷機理

我國頁巖氣開采普遍使用水力加砂壓裂工藝，單井加液量達7×10 4～9×10 4 m3，加砂量達5×103～7×103 t。水力加砂壓裂完畢后，頁巖氣采輸過程中，注入井底的石英砂隨氣液介質返排至地面集輸系統并高速?zèng)_刷彎頭和閥門，最高流速超過15 m/s，極易造成集輸系統短時間穿孔失效，給頁巖氣高效開采帶來了嚴重的安全隱患。由于生產工況和管道類型的不同，造成沖蝕速度、沖擊角度及含砂量等條件變化很大，對管道損傷的預測和防護造成很大困難。因此，研究不同條件下管道材料的損傷行為規律，對管道安全運行與腐蝕防護有很重要的工程意義。

1 實驗設備及條件

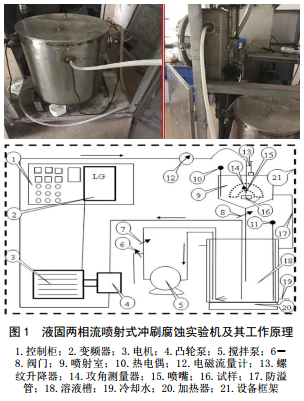

實驗在液固兩相流噴射式?jīng)_刷腐蝕實驗機上進行。實驗前，根據現場工況通入一定量的CO2后注入N2，保證液體中沒有O2存在，避免O2對實驗過程產生影響[1]，如圖 1所示。

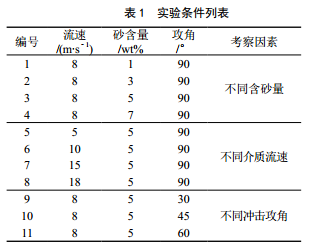

實驗用噴嘴直徑3 mm，噴嘴出口和試樣表面 間的垂直間距為3 mm。噴射出口速度通過變頻器控制，實驗條件如表 1所示，分別考察不同含砂量、不同介質流速、不同沖擊攻角對材料沖刷腐蝕的影響。

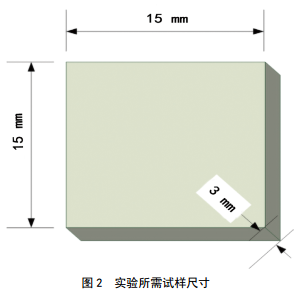

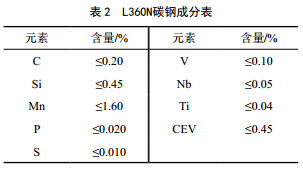

實驗材料為頁巖氣常用的L360N碳鋼，成分如表 2所示。實驗所需試樣加工后尺寸如圖 2所示。實驗前，試樣表面采用石英砂紙依次水磨到800#，酒精清洗吹干后備用[2]。試樣失重采用精度為0.1 mg的分析天平稱量，每個條件的實驗至少重復三次，保證實驗數據的可靠性和代表性。

采用 H R B W 測試材料的硬度 ， 測量值分別為73.19、 73.26、 73.31，故材料平均硬度為73.25 HRBW。

2 實驗結果及討論

2.1 含砂量的影響機制

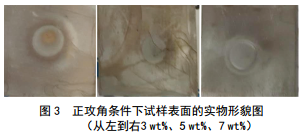

正攻角90°條件下試樣表面的沖蝕宏觀形貌如圖 3所示。由于沖蝕損傷，射流在材料表面形成一個圓形的蝕坑。同一攻角不同流速條件下沖蝕坑的面積近似相同。材料失重大多集中在該損傷區域，因此為了計算材料的減薄速率，近似地認為失重全部來自于該沖蝕面積內。實際上其他區域的損傷也貢獻了失重，所以真實的減薄速率比近似的計算值要低。后續計算不同流速及攻角條件的減薄速率時，采用相同的方法計算沖蝕面積[3]，碳鋼密度按7.82 g/cm3計。

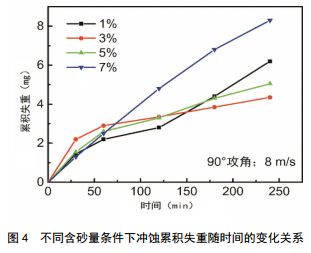

90°攻角和8 m/s流速?zèng)_蝕條件下含砂量與沖蝕損傷之間的關系曲線如圖 4所示。由圖 4可知，所有含砂量條件下，沖蝕失重均隨時間的延長而逐漸增加。在實驗初期（約60 min），幾種含砂量條件下的沖蝕失重增長趨勢基本相同。之后高含砂濃度條件下的失重逐漸高于其他濃度。將不同含砂量條件下實驗240 min后的累積失重進行對比，如圖 5所示。整體趨勢可以分為兩類，低含砂量條件下（1 wt%～5 wt%），累積失重隨含砂量變化雖有波動，但整體較小。當含砂量增大到7 wt%時，沖蝕失重迅速上升，年腐蝕速率達48 mm/a。由此可以推知，在5 wt%～7 wt%之間存在一臨界含砂濃度，當 含砂濃度低于該臨界值時，沖蝕損傷較小，一旦超過該臨界值，損傷量將急劇增大。

2.2 流速的影響機制

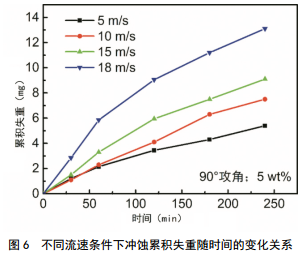

5 wt%含砂量、 90°攻角條件下，流速對沖蝕損傷的影響規律如圖 6所示。 4個沖擊速度下，材料失重均隨沖蝕時間的延長基本呈線性增長，只是增長的速率不同。高流速條件下的失重大于低流速條件下的失重。 240 min沖蝕累積失重隨沖蝕速度的變化曲線如圖 7所示�？梢悦黠@地看出，液體流速5～18 m/s范圍內，實驗終了的累積失重隨沖蝕速度的增大而增大，基本呈線性增長。沖蝕相同時間內（240 min），5 m/s條件下的腐蝕損傷速率為32 mm/a， 18 m/s條件下的累積失重約是5 m/s條件下的2.4倍。

2.3 攻角的影響機制

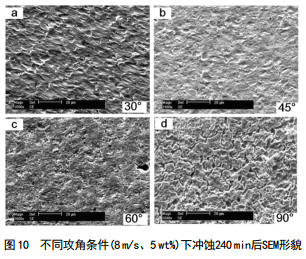

如圖 8、圖 9、圖 10所示，當攻角為30°時，砂粒犁削材料表面的劃痕最長，劃痕沿流體沖刷的方向性最明顯，損傷最嚴重。犁溝邊緣有明顯的材料變形堆積現象，呈典型的塑性變形特征。隨著攻角的逐漸增大，犁削型劃痕的長度逐漸縮短，損傷由犁溝型逐 漸轉變成沖擊坑型。如上這種損傷形貌特征的轉變，意味著不同的磨損機理。只要沖擊角度小于90°，就存在一定的犁削作用。即使在較小的流速下，液固兩相流中較小的顆粒也能夠造成材料表面的磨損，但相比高流速而言，造成相同損傷量的時間更長。因此，當攻角變大，正應力明顯減小時，材料表面的沖蝕損傷也就變?nèi)�，�?dǎo)致樣品的質量損失減小[4]。此外，沖擊角度對于材料質量損失的影響還要依賴于材料的屬性。對于塑性材料而言，小攻角會造成較高的質量損失，這是因?yàn)樵谛」ソ菚r(shí)，顆粒對材料的剪切作用占了主導地位。

3 結論

通過實驗室模擬頁巖氣現場工況，研究了不同含砂量、不同介質流速、不同沖擊攻角條件下管道材料的損傷行為，結果表明：

（1）低含砂量條件下（1 wt%～5 wt%），含砂濃度對累積失重的變化影響不大。當含砂量增大到7 wt%時，沖蝕失重迅速上升。

（2）液體流速5～18 m/s范圍內， 90°攻角、5 wt%含砂量條件下的沖蝕損傷隨流速的增加近似呈線性增加。 5 m/s條件下的腐蝕損傷速率為32 mm/a，18 m/s條件下是5 m/s條件下的2.4倍；

（3）攻角在30°～90°范圍內，液體流速8 m/s、5 wt%含砂量條件下30°攻角的損傷最大， 60°攻角的損傷最小。

參考文獻：

[1] X. hu, A. neville. The electrochemical response ofstainless steels in liquid–solid impingement[J]. Wear,2005(258): 0-641.

[2] Jiang Xu, Chengzhi Zhuo, Dezhong Han. Erosion–corrosion behavior of nano-particle-reinforced Nimatrix composite alloying layer by duplex surfacetreatment in aqueous slurry environment[J]. CorrosionScience, 2009(51): 1045-1055.

[3] G.a. Zhang, L.y. Xu, Y.f. Cheng. Investigation oferosion–corrosion of 3003 aluminum alloy in ethyleneglycol–water solution by impingement jet system[J].Corrosion Science, 2009(51): 0-283.

[4]  趙彥琳，柳灝，姬忠禮. 316不銹鋼在含砂兩相射流中長時間沖蝕的實驗研究[J]. 工程熱物理學報，2018(01)： 361-365.
