近年來，天然氣長輸管道相繼發生多起嚴重安全事故，特別是2017年、 2018年中緬天然氣管道在同一區域連續發生“7·2” “6·10”兩次泄漏燃爆事故，以及2019年泰青威管道發生“3·20”天然氣泄漏燃爆事故。諸多事故暴露出油氣管道存在巨大安全風險，嚴重影響管道業務的生存和發展，也給各管道公司敲響了警鐘。總結分析歷次事故發生的原因，均與管道環焊縫質量有關，促使各天然氣管道公司啟動管道環焊縫質量隱患排查工作[1]。

北京管道公司為切實做好管道環焊縫質量隱患排查工作，發現并排除管道環焊縫潛在隱患，最大限度減小管道運行安全風險，專門成立了管道環焊縫質量風險排查項目部，項目部依據制定的相關標準開展環焊縫排查各流程的標準化管理。

1 焊口數據整理標準化

將環焊縫質量隱患排查所涉及到的管線焊口按照不同管線和風險等級分類統計，類型包括“黑口”、底片存疑口、兩無口、內檢測異�？�、抽查口、編號重復口、特殊口（彎頭、變壁等）。將待挖焊口分為高后果區段和一般地區段，建立焊口開挖清單。重點關注高后果區、地質災害易發段焊口，以及 “黑口”、兩無口和底片存疑口等必挖焊口。

根據所整理的焊口清單和環焊縫排查整體目標，結合各輸氣處排查焊口地理環境等特殊條件，制定各輸氣處開挖焊口類型及數量清單，各輸氣處實地排查篩選清單中所涉及的焊口，調整開挖焊口目錄并報公司環焊縫項目部備案。

2 環焊縫開挖復拍作業標準化

2.1 排查作業總體指導文件

在焊口數據整理標準化基礎上，根據環焊縫排查過程中所涉及到的工作類別和工藝流程，項目部編制了《管道環焊縫質量風險排查管理規定》以及涉及各個分項作業的專項管理規定，作為焊口排查的綜合性指導文件，對焊口排查全流程中各個部門和各個作業單位的工作內容及責任進行了劃分，明確職責，規定監理、檢測、防腐等單位應盡義務，確保焊口排查中權責統一，相互協調，以實現標準化管理。

2.2 焊口定位

根據焊口清單、《環焊縫焊口定位作業管理規定》和焊口基礎信息，對需要開挖復拍的焊口定位。定位過程中同時收集焊口周邊地形地貌、地質條件等信息，并根據現場情況，評估開挖難度，測算土方工程量及措施工程量，為后續開挖作業提供指導，現場定位情況如圖 1所示，紅色標志為定位點。在批次焊口定位完成后，定位單位形成簽字蓋章版定位報告， 報告包含每道焊口的位置信息、埋深、周邊地貌及地質條件、土質類型、工程量、措施量等信息，為項目預算和焊口開挖提供前期基礎數據[2]。

2.3 焊口作業坑開挖

在定位報告的基礎上，開挖承包商依據項目部編制的《環焊縫質量風險排查項目標準作業坑開挖實施方案》（簡稱方案）開挖作業。方案將陜京管道焊口開挖作業坑分為普通段（一、二類土）標準坑、山區段（三類土）標準坑和淤泥段標準坑，并對不同標準坑的尺寸、形狀、放坡比例和支護措施進行了規定。開挖承包商在嚴格執行規定的同時，結合現場地理環境等條件可適當調整方案，確保作業坑安全可靠，為后續作業提供保障，焊口作業坑開挖如圖 2所示。

2.4 焊口檢測和防腐

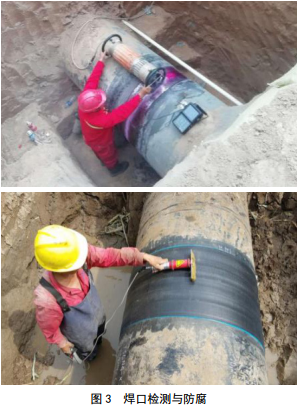

作業坑開挖完成后，檢測和防腐單位進場作業。為達到環焊縫質量隱患排查標準化目的，項目部編制了《環焊縫焊口數據采集作業管理規定》《環焊縫焊口無損檢測作業管理規定》《環焊縫防腐補口作業管理規定》，分別規范原防腐層情況、焊口基本信息、焊口打磨、焊口檢測和防腐等作業，依據各項管理規定所要求的操作標準，在作業現場記錄焊口排查的詳細內容和實施情況，各工序操作人員分別填寫環焊縫補口調查數據采集表、環焊縫排查開挖焊口信息采集表、環焊縫UT、 PT/MT缺陷記錄表和環焊縫防腐補口記錄表，并經現場監理工程師審核簽字后歸檔待查，焊口檢測和防腐如圖 3所示。

2.5 業務流程管理

為實施業務流程標準化管理，焊口排查工作實行三級審核制度。各項作業操作的專業工程師既是作業內容的實施者，也是自身工作質量的審查者，現場監理工程師根據《環焊縫排查項目旁站監理現場管理規定》規范監督操作人員行為，審核采集表內容準確性，審查無誤后報項目部審核存檔。

3 問題焊口修復處置標準化

經開挖復拍后確認焊口質量無缺陷符合管道運行要求時，防腐后回填即可。經射線檢測后存在裂紋、根部未融合等較嚴重缺陷的焊口，進一步采取TOFD+PAUT檢測復檢，復檢結果仍為不合格時委托第三方進行適用性評價，依據適用性評價給出的建議措施修復處置焊口[3]，加B型套筒修復缺陷焊口如圖 4所示。

4 隱患排查結果分析

過程標準管理和結果分析是環焊縫質量隱患排查的重點工作，為管控整體排查進度并挖掘排查結果信息，項目部實行日報制和周報制。日報由監理工程師 負責填寫并報送項目部，內容涉及當日各輸氣處開挖焊口編號、地理位置、開挖進場時間、檢測和防腐時間、檢測結果等信息，直觀形象的顯示焊口開挖基本信息和整體進展。周報由各輸氣處負責填寫并報送項目部，項目部根據報送結果，把控各輸氣處的資源投入和排查進度，將排查信息適時反饋各輸氣處，確保環焊縫排查整體進度受控。

統計分析焊口檢測結果對后續焊口排查具有一定的指導意義。根據報送的數據信息，分類整理焊口排查結果，對比分析高后果區和一般管段焊口檢測結果，以及不同管線、不同地區、不同風險等級的焊口排查結果，尋找差異和共性，有利于后續環焊縫排查工作科學選口和開展精細化工作，從而最大程度減小焊口失效隱患。

5 結語

（1）編制了環焊縫排查標準化文件，規定了各部門和單位的責任義務，指導開展焊口排查工作，確保業務標準和流程標準，以實現標準化管理。

（2）加強環焊縫排查定位、開挖、檢測防腐等作業過程標準化管理，嚴格規范相關人員的行為標準和作業標準，確保焊口排查合規和質量。

（3）統計和分析環焊縫排查結果，充分挖掘其潛在信息，不斷反饋并優化焊口排查工作，指導科學選擇焊口，最大程度發揮環焊縫質量隱患排查的效果，從而減小焊口失效隱患，杜絕管道安全事故的發生。

參考文獻：

[1] 孟德峰，靳付魁. 油田管道隱患治理工程焊縫質量缺陷分析與防治[J]. 山東工業技術， 2018， (7)： 82.

[2] 周軍峰，伍建春，劉勇，等. 在役管道環焊縫風險排查中環焊縫精確定位方法[J]. 全面腐蝕控制，2018， 32(4)： 20-21.

[3] 陳安琦，馬衛鋒，任俊杰，等. 高鋼級管道環焊縫缺陷修復問題初探[J]. 天然氣與石油， 2017，35(5)： 12-17.

作者：郭依寶，碩士，助理工程師，主要從事天然氣管道管理相關工作。
