孫海軍 趙秀芳 郎志鵬

中國石油西南管道貴陽輸油氣分公司

摘 要： 河流穿越段管道作為管道完整性管理中的重要一環，其埋深測試面臨一些技術挑戰。運用電磁測深技術對某河流穿越段管道埋深進行測試，結果表明，該技術測量精度在可接受范圍內，現場操作性強，總結了電磁測深技術河流穿越段埋深測試方法和流程，可為同行提供借鑒。

關鍵詞： 電磁測深技術；河流穿越管道；管道完整性；埋深測試

近幾年，我國油氣管道事故頻發，其中因地質災害所致管道事故造成的直接和間接損失往往比其他類別的事故更大[1-3]。其中部分地質災害是可以通過增加管道的埋深來預防的。

目前，對于陸地管道的埋深測試技術已經較為成熟，但對于河流穿越段管道其埋深的測試仍存在一些困難。本文以某公司所屬輸氣管道（全長約1 600 km，沿線穿越河流100余次）穿越河流段為例，開展了運用電磁測深技術對管道埋深測試的研究，取得了較好的效果。

1 電磁測深技術簡介

電磁測深技術采用的設備包括探管儀、測深儀及RTK瞬時定位儀。通過探管儀發射機對被測管線施加信號，在被測管線周圍產生二級磁場，然后通過接收機在地面接收管線的二次磁場，從而準確地確定管線的位置、埋深、走向、路徑。如圖 1所示，先利用探管儀在水面上確定管道的中心位置，探測管道埋深H P；在確定位置的同時采用RTK瞬時定位儀對管道進行瞬時定位，并用測深儀（測深儀與RTK瞬時定位儀連接在一起）測出此點的瞬時水深HG，然后按照式1計算管道中心距河床的深度即管道埋深H 。在測試的過程中，沿管道軸線按每2 m采一個測點，如果遇到埋深波動超過15 cm的地段應加密進行探測。

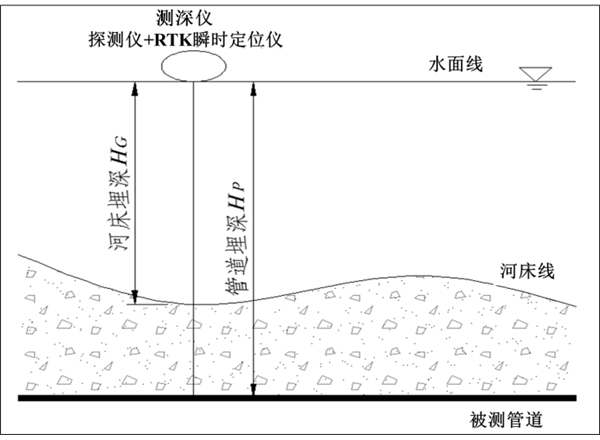

圖1  水下管道埋深測試原理圖

2 測試頻率的確定及埋深測試

2.1 測試頻率的確定

測試前將探管儀發射機與被測管道的陰極保護測試樁相連接，形成一個回路。在正式測試前應先對儀器進行調試，目的是選擇最佳頻率，使測試結果準確。測試頻率的選定采用70%法進行：在理想狀態下，接收機在管道中心正上方時電磁信號響應最大，并且電磁信號強度向觀測點沿管道走向垂直方向兩側逐漸衰減，左右出現最大響應值的70%時，此時兩點間直線距離等于觀測點的管道中心埋深，如圖 2所示。

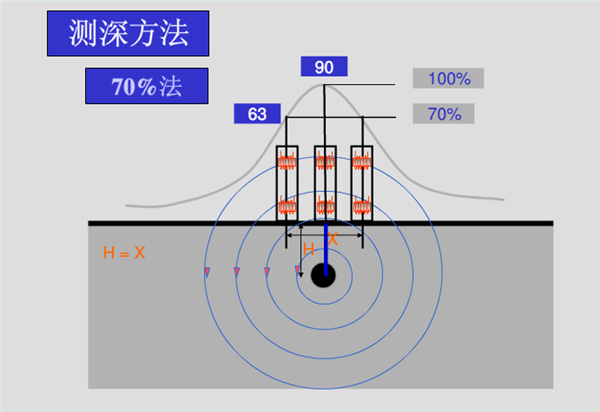

圖2  70%法的測深原理示意圖

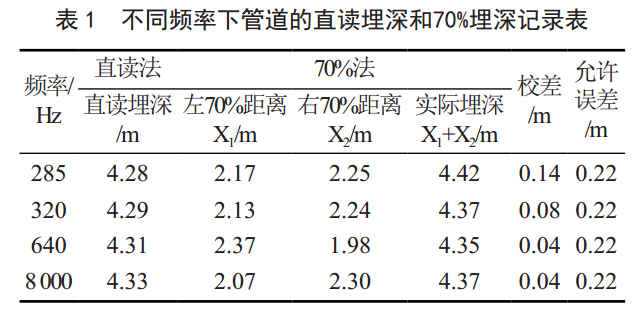

首先在被測管道合適的位置施加不同頻率的信號，在各頻率下記錄該點的直讀埋深，并通過70%法求得管道的真實埋深，然后計算不同測試頻率下直讀埋深與70%法測得的埋深誤差，取誤差最小的頻率作為最佳頻率。測試結果如表 1所示。

從表 1可以看出，直讀法與70%法計算所得管道埋深較為接近，最大校差為0.14 m，小于允許誤差（0.22 m， 70%法測得各頻率下平均值4.38的5%）。表明，實際測試時可以用直讀法代替70%法取得管道埋深數據。此外， 8 kHz頻率下直讀的4.33 m最接近70%法的平均值4.38 m，誤差最小，所以該段管道埋深測試采用的頻率應為8 kHz。

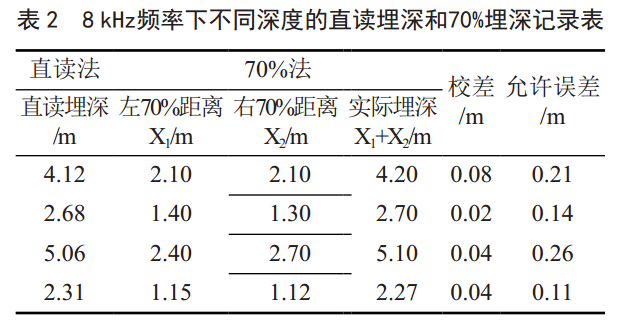

以上只是對一個固定埋深（4.38 m）進行對比，結果誤差較小，為了驗證不同深度下均可用直讀數據代替70%法測得的實際埋深，又選取了幾個不同埋深的管段進行了實驗，實驗結果如表 2所示。

從表 2可以看出，在8 kHz頻率下不同深度的直讀法與70%法計算所得管道埋深較為接近，相應的校差均小于允許誤差，滿足要求。經以上分析，該穿越段管道埋深測試采用8 kHz頻率，用探管儀直讀的數據可以作為本次測試的管道實際埋深。

2.2 管道埋深測試過程

測試頻率確定后，便可開始河流穿越段管道埋深測試。首先把RTK瞬時定位儀與測深儀連接在一起，并固定在船上，如圖 3所示。發射機的頻率調至最佳頻率后，用探管儀確定管道的中心位置，并測試管道埋深HP；在確定位置的同時立即采用RTK瞬時定位儀對管道進行瞬時定位，手動記錄該點編號及對應的管道埋深HP，在定位測量的同時，測深儀可自動測量該處的水深HG。

圖 3  水下管道埋深測試現場情況

在測試過程中，按照每2 m采測一個點。在地形起伏大的地方如河堤或坡坎處（管道起彎頭）增加測試密度。陸地管道測試則不需要連接測深儀。

當數據采集完成之后，將每一個點對應的坐標、水面高程、水深、水底高程、管道埋深等數據進行一一對應，并繪出穿越斷面的平面帶狀圖、河床斷面圖及管道埋深斷面圖。在斷面圖上，清楚反映已經敷設管道的埋深，可供管理者使用。

值得注意的是，在管道傾斜處，用探管儀測得的埋深是指測試點與傾斜管道之間的垂直距離，若將其直接作為管道的豎直埋深來確定管道位置則會使得測試結果出現誤差較實際埋深偏淺。為此，提出了作圓取公切線法。圖 4、5、6顯示了管道傾斜處直讀法和作圓取公切線法兩種方法獲得的管道埋深及其對比結果。可以看出作圓取公切線的方法獲得的管道埋深更為精確。本文采用作圓取公切線的方法來確定管道的真實埋深，在剖面圖中，每個測試點作為圓心，以測試埋深（不論管道是否傾斜）作為半徑作圓，然后各圓底部的公切線的連線即為管道的真實位置，如圖 5所示。

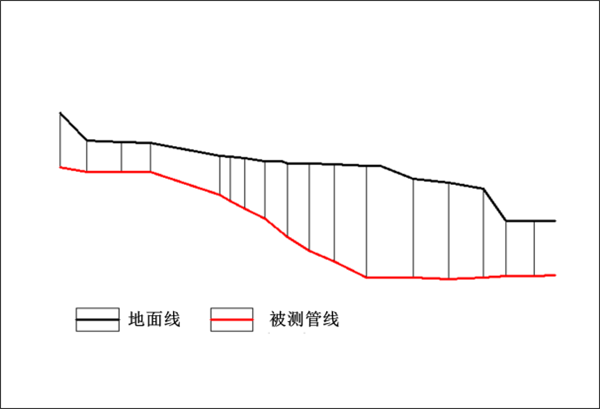

圖 4  直讀法確定管道位置

圖 5  作圓取公切線法確定管道位置

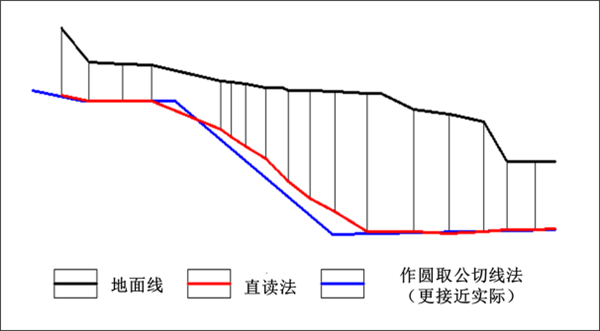

圖 6  直讀法與作圓取公切線法確定管道位置對比圖

3 測試結果與誤差分析

3.1 測試誤差分析

3.1.1 RTK瞬時定位儀誤差分析

對搜集的控制點進行校核，要求平面控制達到一級導線精度，高程控制達到四等光電測距三角高程精度。滿足二者要求后控制點可以利用。

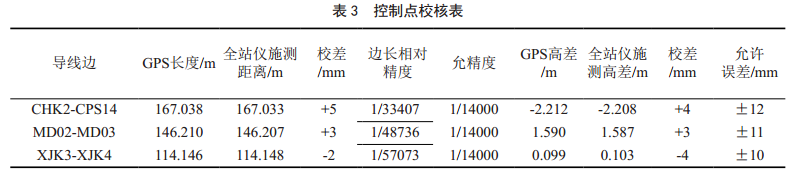

收集的該穿越段管道資料(CHK2、 CHK1、CPS14、 CPS13、 CTHCY2、 CTHCY1)，經過現場踏勘，只有CHK2、 CPS14還完好，其余均已破壞。通過現場校核平面控制達到一級導線精度，高程控制達到四等光電測距三角高程精度�？梢允褂茫�校核情況見表 3。

3.1.2 測深儀誤差分析

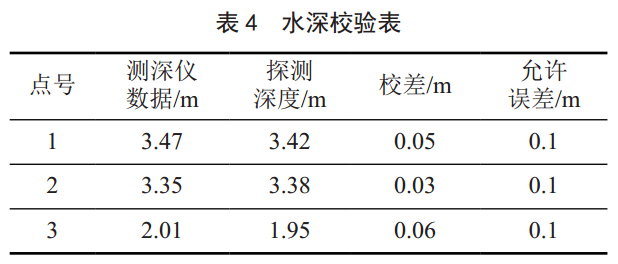

測深儀與RTK瞬時定位儀連接好后，應對測試水深作校驗。校驗方法如下，先用儀器測量水深，再在同一位置用標桿測量，二者比較，小于0.1 m時候測深儀誤差在合理范圍內。測試點選擇了3個水深校驗點，校差為0.03～0.06 m，詳見水深校驗表 4。

3.1.3 探管儀誤差分析

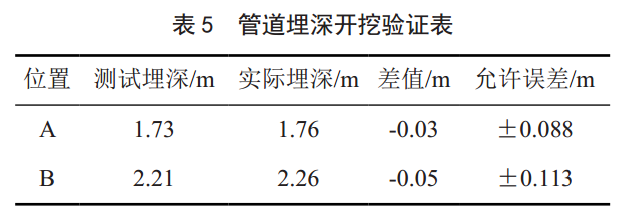

在被測管道陸地部分選擇一處測試點進行測試，并采用直接開挖的方法對管道埋深進行驗證。其目的是獲取儀器測試值與實際埋深值之間的差異，掌握儀器誤差，測試結果如表 5所示。

3.1.4 復檢驗證

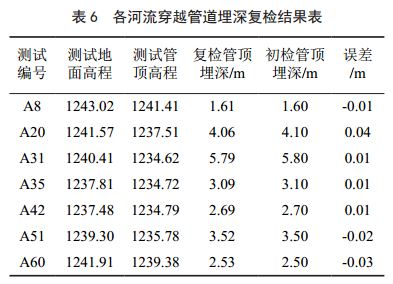

為了進一步證實測試數據的可靠性，測試結束后又對已測試的點進行抽檢復核，通過復檢，測試結果均在誤差范圍內，測試結果可靠，如表 6所示。

圖 7  現場開挖驗證照片

3.2 測試結果

（1）被測穿越段管道埋深測試采用640 Hz信號輸入，測試管道長度為172.0 m，采集測試點82個。

（2）被測穿越段管道水下河床穿越段埋深在2.8～5.6 m之間，平均埋深4.7 m，河床地形為中間高兩側低，管道埋深由兩岸向河中心加深；河流北岸為梯級耕地，較為平坦，管道埋深在3.5～8.6 m之間，平均埋深5.9 m；河流南岸為斜坡地形，較陡，管道埋深在1.2～6.1 m之間，平均埋深3.6 m。

（3）根據開挖穿越施工圖，該段管道管頂最小埋深為3.0 m。根據本次測試數據，河床穿越段共測試31個點，僅一個點埋深略小于3.0 m，測試埋深為2.8 m，如圖 8所示，其余30點均滿足設計埋深。

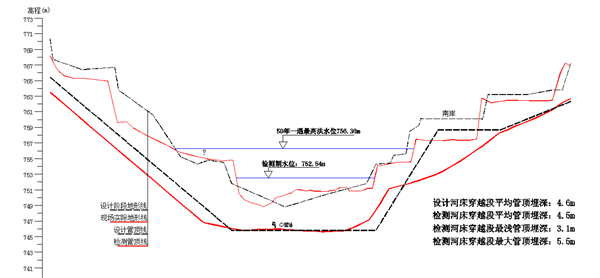

圖8 穿越段管道埋深測試結果

基于以上結果，提出了河流穿越段管道埋深測試流程，如圖 9所示。

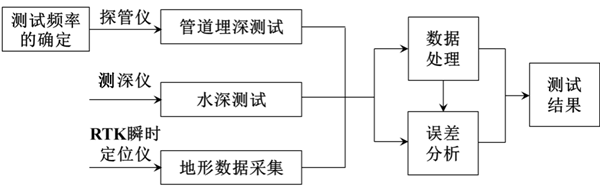

圖9 河流穿越段管道埋深測試流程

4 結論

（1）由“探管儀+測深儀+RTK瞬時電位儀”三級配備組成的電磁測深技術可以用于管道河流穿越段埋深的測試，且現場可操作性強，精度高。

（2）基于研究結果，提出了河流穿越段管道埋深測試的流程和數據處理方法。

（3）提出了測試結果誤差分析方法。

參考文獻：

[1]賀劍君，馮偉，劉暢．基于管道應變監測的滑坡災害預警與防治[J]．天然氣工業， 2011， 31(1)：100-103．

[2]羅小蘭，向啟貴，銀小兵，等．關于天然氣管道環境風險評價的認識[J]．石油與天然氣化工，2008， 37(6)： 532-534.

[3]鐘威，高劍鋒. 油氣管道典型地質災害危險性評價[J]. 油氣儲運， 2015， 34(9)： 934-938.

作者：孫海軍，男， 1988年生，助理工程師， 2013年學士畢業于貴州師范大學機械設計制造及其自動化專業，現主要從事長輸油氣管道保護工作。
