佟德斌1 何悟忠1 何 流2

1.中國石油管道公司沈陽調度中心；

2.中國石油管道公司長沙分公司

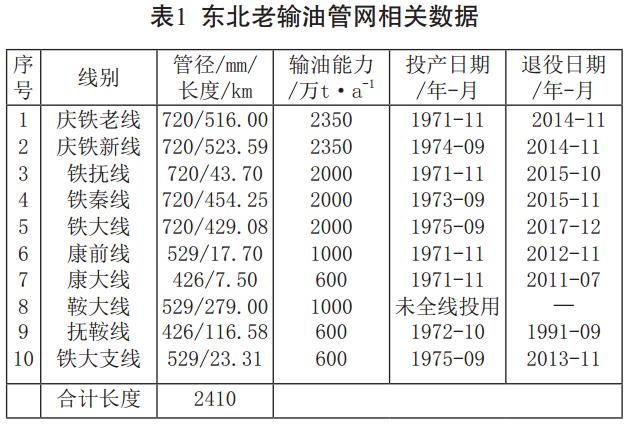

東北老輸油管網是指從1970年8月3日開始陸續建成的大慶至鐵嶺老線（以下簡稱慶鐵老線）及鐵撫線、慶鐵新線、鐵秦線、鐵大線等10條主干線和支線，其中9條管線在1975年前建成，形成了全國首個大規模、高輸量的輸油管網。各條管線的管徑、長度和建設時間等見表 1。

東北老輸油管網的幾大主干線隨著新管線的相繼建成分別于2014、2015、2016年梯次退役，服役年限定格在41～45年，老管網的整體使用壽命可以確定為45年。本文將以老管網所發生的泄漏事件為主線，解析我國第一個大口徑、長距離輸油管網的生命歷程。

1 發揮的歷史作用

（1）解決了大慶油田快速發展的瓶頸

20世紀60年代末期，大慶油田產量迅速增加，1970～1975年間建成的東北老輸油管網，基本解決了其大量原油外輸問題，輸油量逐年攀升，連續幾十年在4000萬t以上高位運行，有力地支持了大慶油田的快速發展。

（2）為國家創造了巨大的經濟效益

東北老輸油管網運營45年，累計輸送原油17億多t，為國家的經濟建設和發展做出了巨大貢獻。

（3）積累經驗并培養了人才

東北老輸油管網建設和運營初期，制管、施工、運行都沒有現成的標準和規范，管道人在實踐中摸索和積累了一整套建設和管理經驗，并逐步把這些經驗上升為標準和規范。同時也培養了大量的技術和管理人才，源源不斷地輸送到國內其他管道企業。

2 泄漏事故統計

影響管網壽命的主要因素有建設標準、管材性能、施工質量、管理水平、輸送油品及輸送方式和輸量調控等。經過統計分析，發現所有影響管網壽命的因素都會通過泄漏事故的形式表現出來，因此泄漏事故的走向即可以認定為管網的生命走向。

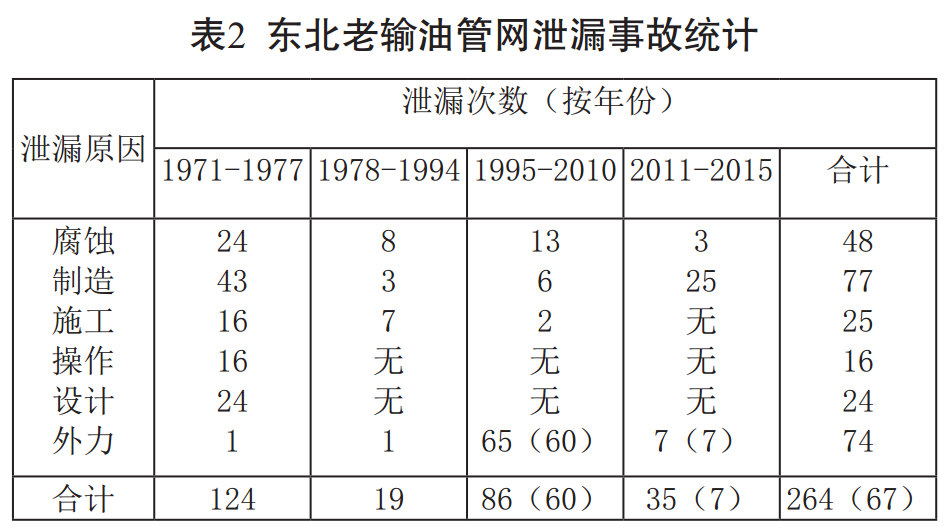

據不完全統計，東北老輸油管網服役45年間共發生各類泄漏事故264起。為了便于說明和分析，我們把泄漏事故分為4個階段進行統計，結果見表 2。

注：括號內為打孔盜油引起的泄漏事故數。

從事故發生的原因看，制造因素居于第一位，主要表現為母材缺陷和制造過程中的螺旋焊縫缺陷，這與當時管材生產和檢測技術條件落后有很大關系。共導致發生泄漏事故77起，占泄漏事故總數的29.17％。統計數據顯示，這類事故集中發生在服役初期和退役之前，形成了中間平穩兩頭翹的現象，這主要是因?yàn)樵谕懂a(chǎn)初期管道周圍溫度場尚處在形成過程的不穩定期，而接近退役期后輸送介質變化引起了管道周圍溫度場的改變，使得管道內應力發生變化，導致管材原始缺陷充分暴露。居于第二位的是外力因素，主要指人為破壞、自然災害和其他外力因素，共導致發生泄漏事故74起，占泄漏事故總數的28.03％。這類事故投產初期只發生了1起，20世紀末開始呈直線上升趨勢，打孔盜油是外力破壞的主因。腐蝕因素居于第三位，共導致發生泄漏事故48起，占泄漏事故總數的18.18％。其中投產初期的7年就發生了24起，占全部腐蝕泄漏事故的50.00％，而且大約一半發生在直流雜散電流干擾嚴重的撫順、鞍山和金州石棉礦地區。這是因?yàn)槭墚?dāng)時技術水平限制，管道防腐工作不夠到位，尤其是雜散電流干擾嚴重地區的管道腐蝕速度較快。其余因素為施工、設計和操作，分別導致發生泄漏事故25起、24起和16起，分別占泄漏事故總數的9.47％、9.09％和6.06％。

從事故的分布年限看，1971～1977年投產初期發生泄漏事故124起，占泄漏事故總數的46.97％，接近一半，這與當時的技術、管理?xiàng)l件有直接關系。進入1995年之后，腐蝕泄漏事故又呈明顯上升趨勢，證明管道已經進入衰老期。

3 生命曲線解析

3.1 打孔盜油泄漏事故曲線解析

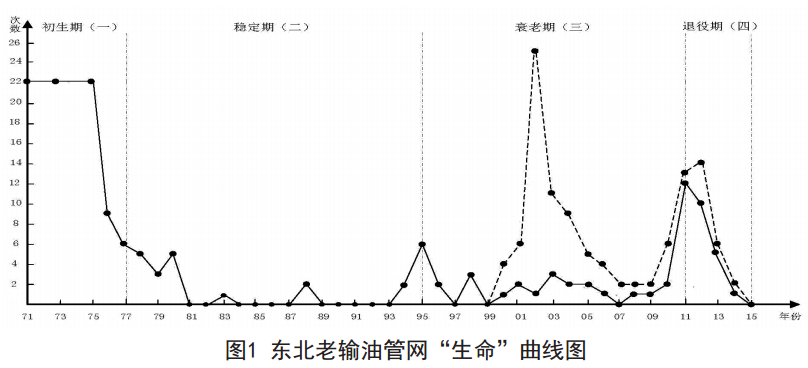

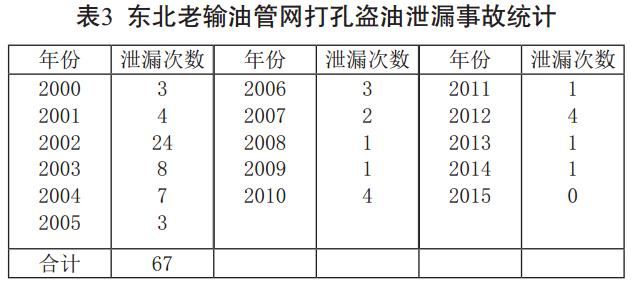

以管道運行期所發生的全部泄漏事故數據為依據，繪制東北老輸油管網生命曲線圖（見圖 1）。圖中的曲線1999～2015年之間增加了虛線部分，虛線部分包含了因打孔盜油而發生泄漏的數據曲線，可以看到，在虛線部分出現了一個突起的尖峰，其原因是從2000年起出現了一個來自社會的外力干擾——打孔盜油。據統計，2000～2015年，打孔盜油引發的泄漏事故達67起，占事故總數的25.38％。打孔盜油引發的泄漏事故年度分布見表 3。

打孔盜油泄漏事故從2000年發生以后，泄漏次數一度迅速上升，2002年達到了最高的24次。這引起了管道企業的高度重視，隨即增加了管道保護投入，不斷強化管道日常巡護管理，管道沿線地方政府和公安機關也加大了對打孔盜油的打擊力度，使得該類泄漏事故發生率從2003年開始明顯下降，2005年之后穩定在一個比較低的頻次。實踐證明，打孔盜油泄漏事故的發生與企業的管理水平、政府的打擊力度和沿線的社會治安等因素息息相關。

3.2 全周期生命曲線解析

根據全生命周期發生泄漏事故的總體情況，把每年發生泄漏事故超過6次的年份定義為泄漏事故高發年，則共有10個泄漏事故高發年，分別是投產初期的連續7年、服役中期的1995年及后期的2011、2012年。據此，以時間為軸線，結合大規模工藝改造、管道檢測技術應用、輸送介質變化等重要事件，可以把東北老輸油管網的全生命周期分為4個階段。

（1）管網的初生期（1971～1977年）

這個階段共發生泄漏事故124次，占除去盜油泄漏事故后事故總次數的62.94％。投產之初的7年，發生泄漏事故占比如此之高，其原因是當年管道材質、制造、施工等都缺乏標準和規范，生產條件十分惡劣，管道焊接很難達到工藝要求；管理、操作缺乏經驗，人員技術素質相對較低。

（2）管網的穩定期（1978～1994年）

這個階段17年間共發生泄漏事故19次，僅占除去盜油泄漏事故后事故總數的9.65％。這個階段輸量從1978年的3864萬t逐年增加，歷經3次較大規模的增輸改造，于1985年達到了4 508萬t，但泄漏事故發生的頻率仍然最低，平均每年1次左右，其中有11個年份沒有發生泄漏。

（3）管網的衰老期（1995～2010年）

從曲線看，以1995年泄漏事故高發為標志，預示著老管網進入了衰老期。這個階段16年間共發生泄漏事故26次，占除去盜油泄漏事故后事故總數的13.20％，平均每年1.63次，但總體來說泄漏事故并不頻繁，這是因?yàn)楣艿榔髽I(yè)所采取的一系列修復、改造技術措施有效遏制了泄漏事故的發生。

一是從90年代初期開始，利用科學檢測手段發現管道腐蝕衰老跡象后，對213 km管道防腐層進行了大修。2001～2005年，又應用管道漏磁內檢測技術診斷管道老化問題，根據檢測結果制定了應對技術方案，先后對250余km管道進行了防腐層更新。

二是針對2005年汛期被洪水沖斷的慶鐵管道暴露出來的環焊縫缺陷，管道企業及時展開了隱患排查、治理工作，制定了大規模的投資改造計劃，次年便開始采用大開挖、頂管、定向鉆等施工技術手段，對重點隱患管段進行大規模的安全性改造。5年間，先后對89條重點河流、10條重點鐵路、11條重點公路、8處人口密集區的穿越管段進行了改造，對遏制重大或重點區域的泄漏事故、延緩管網衰老起到了重要作用。

三是從2007年開始，利用三軸高清漏磁檢測技術對管網進行檢測，共發現螺旋焊縫、環焊縫、腐蝕變形等管道缺陷56萬余處。針對不同類型和不同程度的管道缺陷，管道企業立即著手分析評價，制定了經濟實用的修復方案和修復計劃，用4年時間基本完成了重大缺陷的修復工作。

另外，2004年俄油開始進入東北老輸油管網，俄油為低凝點原油，低溫 (10℃左右)輸送俄油降低了管道周邊長期加熱（33℃）輸送大慶油形成的溫度場，改變了業已穩定的應力分布，管道沿軸線方向從受壓應力狀態轉變?yōu)槭芾瓚?yīng)力狀態，加之存在先天缺陷，造成焊縫開裂風險急劇增加。針對輸送工藝變化帶來的泄漏風險，管道企業及時調整運行方案，分階段適當提高俄油運行溫度，梯次提高管道到周邊溫度場，及時降低了泄漏風險的擴大。

（4）管網的退役期（2011～2016年）

這個階段共發生泄漏事故28次，平均每年5.6次，接近事故高發年的平均次數，占除去盜油泄漏事故后事故總數的14.21％。這一階段泄漏事故雖然低于初生期，但事故的原因主要是管道老化嚴重，管材制造與施工焊接水平較低導致的螺旋焊縫與環形焊縫開裂增多。與此同時，新管道已經開始建設，并且修成一段投用一段、建成一條投產一條，老管網得以梯次退役，2011～2013年多條支線退役，2014～2015年慶鐵雙線、鐵撫線和鐵秦線等主干線退役，預計2017年最后一條主干線鐵大線將正式退役，屆時共有2410km老管線在服役45年后正式退役。

2011年之后，泄漏事故呈快速下降趨勢，這是對老管網的運行壓力進行嚴格限制，并根據三軸高清漏磁檢測結果開展大規模、針對性的缺陷修復和老管網梯次退役的綜合結果。

4 結論

（1）東北老輸油管網平均使用壽命45年，以泄漏事故為依據繪制的生命曲線呈典型的“浴盆曲線”，以泄漏事故高發年為界限清晰地區分了初生期、穩定期、衰老期和退役期。

（2）管道進入衰老期后，大修、改造等措施在一定程度和范圍內遏制了泄漏事故，但不能大幅度延長管網使用壽命，建設時期條件所限造成的先天不足是導致老管網退役的主要原因。

（3）大慶原油與俄油分輸使得管道周邊業已形成的大地溫度場產生變化，管道應力分布由壓應力變?yōu)槔瓚?yīng)力，導致先天留下的焊縫缺陷加速暴露。

（4）打孔盜油事件一定程度上影響了管網安全、平穩運行，但不影響老管網的使用壽命。

（5）新建管道應參考老管道的生命周期定期檢測，對途經不同區域的管道適時取樣，對管道防腐層、陰極保護進行現場調查，并全面分析與評價，及時做好風險預判與削減。

作者：佟德斌，男， 1973年出生，高級工程師，畢業于撫順石油學院石油天然氣儲運工程專業，現從事管道保護及安全管理工作。

《管道保護》2017年第2期（總第33期）
