田寶林 周石港 饒青峰 王戰江 杜建國 熊軍 劉棟

中石油長慶油田分公司第一采油廠

長慶油田第一采油廠地處陜西省志丹縣、安塞縣境內，由于受地理環境的制約及影響，管道違章占?jí)�、腐蝕、老化現象突出。隨著新環境保護法的頒布實施，如何確保原油管道的正常運行成為油田企業更為緊迫的任務。

管道保護面臨嚴峻形勢

環境保護的壓力大。新環境保護法規定， 企業事業單位和其他生產經營者應當防止、減少環境污染和生態破壞，對所造成的損害依法承擔責任。目前全廠有160條輸油管道穿跨越河流，一旦發生泄漏，原油將直接進入河道造成水體污染。

管道占?jí)杭毙杞鉀Q。經現場排查，全廠共有22處原油管道被當?shù)鼐用竦慕ㄖ�物占�(jí)�，被占�(jí)旱墓艿啦粌H平時無法進行有效巡護，而且容易被打孔盜油或修建新建筑物時造成嚴重危害。同時，如果被占?jí)旱墓艿莱霈F(xiàn)泄漏等問題，不能及時發現和進行治理。

腐蝕泄漏問題突出。至2015年6月，全廠范圍內運行10年以上的原油管道和注水管道分別占總量的53%和58.1%（如圖1所示），部分管道已經呈現老化腐蝕現象。

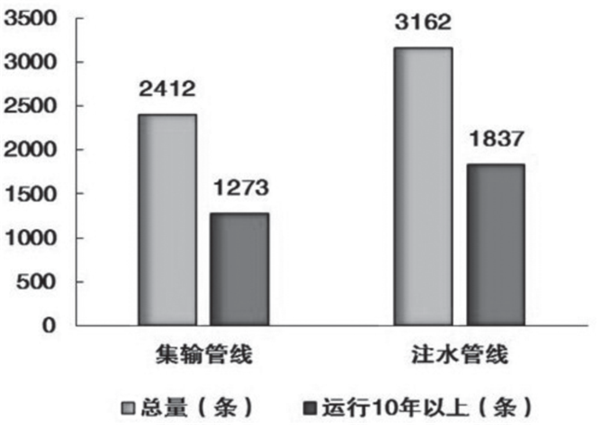

圖1 第一采油廠運行10年以上管道所占比例

據統計，存在腐蝕隱患的管道有316條，占總數的5.66%。僅招安作業區就有10處管線出現腐蝕泄漏，泄漏達到13次之多，同一個泄漏點有時會出現連續泄漏的情況。

塌方懸空管道較多。主力區塊地處黃土塬， 水土流失現象十分突出，管道面臨塌方及懸空的隱患。尤其是在每年7～9月主汛期內，連續性的降雨會造成山體塌方和滑坡，很容易將懸空處的管道拉斷。目前全廠共有塌方懸空管道65處，占管道總隱患數的7.6%。

原油管道保護措施

針對原油管道存在的問題，第一采油廠從治理和管理兩方面入手，最大限度消除原油管道存在的安全隱患和風險。以招安作業區為例，該作業區按照“改、換、并、固、防”相結合的原則，對存在的問題認真進行整改，確保了原油管道的正常運行。

對占?jí)汗艿肋M(jìn)行改線。其中井口集油管道1 處（包括2條集油管線）、站點原油外輸管道1處， 合計被占?jí)?0米。作業區及時向當?shù)卣�府匯報，并告知建筑物所有人。同時，安排專人每10天對占?jí)汗艿罊z查一次，現場設置安全警示牌。今年6月， 作業區對2處占?jí)汗艿肋M(jìn)行改線，改線長度共計860 米（如圖2所示）。對原被占?jí)汗艿肋M(jìn)行吹掃，確保環保達標后予以廢棄。

對腐蝕管道予以更換。聯系專業公司進行壁厚檢測，確定腐蝕部位，分段更換。截至今年6 月，更換了兩個站點共500米嚴重腐蝕的管道，同時更換油井井口至站點共計26條、1600米的原油管道，消除了因腐蝕而發生泄漏的風險。

圖2 原油管道改線示意圖

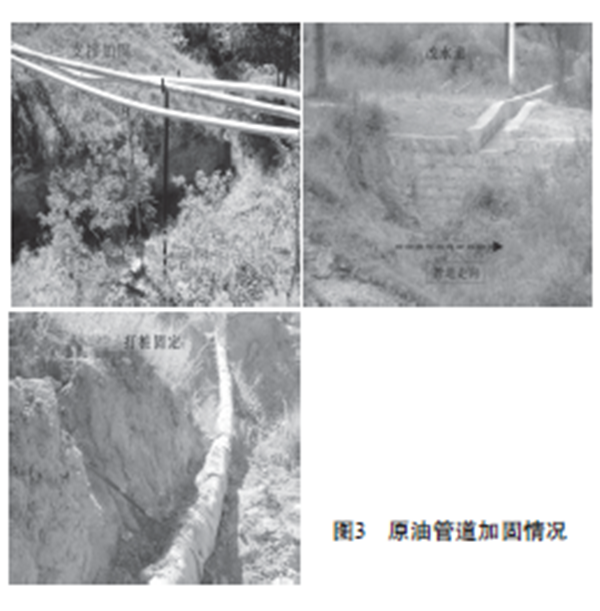

對管道實施加固工程。懸空超過10米以上的管道，重新添加管線支撐48處；支墩下移已起不到支撐作用的，現場重新制作管道支墩26座；管道容易出現塌方的部位，改水道、修排水渠6處；已經處于塌方地段的管道，無法改水渠和進行加固時，現場打樁用鋼絲繩進行固定36處，盡可能使其不受山體塌方的影響（如圖3所示）。

創新管道管理工藝。對位于安塞縣建華寺鎮的5處10條穿河管道進行了重點治理。按照管道穿河治理原則，作業區對塞1-231等5個井組管線予以合并，將5條穿越河道的管道整合成1處，在塞1-231井組設立獨立的管道總機關進行管理。通過實施合并管理工藝，將管道穿越河道的風險由以前的10條降低為2條，同時減少了10條老化管道。管線合并后，既不影響原油生產，又消減了管道穿越河道的環保風險（如圖4所示）。

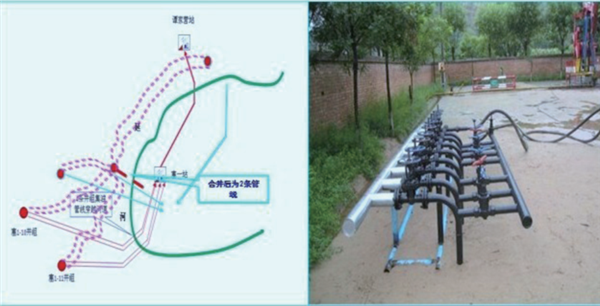

圖4 跨河管道合并示意圖

認真落實巡護防控措施。作業區嚴格按照管道巡護制度開展管道巡護工作，在原油管道途經的村莊雇用12名當?shù)卮迕褡鳛檠簿�工，對管道進行24小時不間斷巡護。為防止管道泄漏進入河道，設置應急點將管道泄漏后的危害降到最低。對管道距離河道及水源地較近處，設置150方管線泄漏應急池3座，制作攔油柵欄50套，在管道途經的河道上設置應急攔油點3處（如圖5所示 ）。

圖5 現場設置的防管道泄漏應急點

對原油管道運行過程中的壓力、液量等進行實時監控，出現異常時第一時間采取停井、停輸?shù)却胧�。作業區還成立了原油管道泄漏應急處置領導小組，要求每個站每月開展原油泄漏應急預案演練，進一步提升應急反應能力。◢

《管道保護》2015年第6期（總第25期）
