ECDA是外腐蝕直接評價技術的簡稱，已廣泛應用于陸地埋地鋼制管道的外防腐層非開挖評價。但在河流、沼澤穿越段管道的外防腐層評價中還未有效應用。塔里木分公司利用冬季水面結冰的時機，對檢測設備進行了簡單改造，采用ECDA技術完成了庫鄯原油管道穿越黃水溝沼澤段管道外防腐層的評價。

1 現狀調查

庫鄯輸油管道全長476Km，管徑Φ610mm，采用變壁厚設計（壁厚從7.1～11.1mm共六種），管道材質為API－X65，設計工作壓力8Mpa，設計年輸油能力500萬噸（二期工程可達1000萬噸）。管道采用FPE三層復合防腐涂層和強制電流陰極保護措施，全線共設7座陰極保護站。

庫鄯輸油管道在測試樁81Km-88Km間穿越黃水溝沼澤濕地地段，長年流水，蘆葦茂盛，人員無法進入。管道自投產至今運行近17年來，長期浸泡于水下環境，始終未能有效開展外防腐層的檢測評價，狀況不明，影響管道安全運行。

2 方案的實施

分公司技術人員根據ECDA檢測的原理，對檢測設備進行了簡單改造，于2013年1月11日-20日，利用黃水溝沼澤段冬季水面結冰的時機，將檢測設備深入冰面下管道上方的土壤中，開展水面下埋地管道的外防腐層評價。

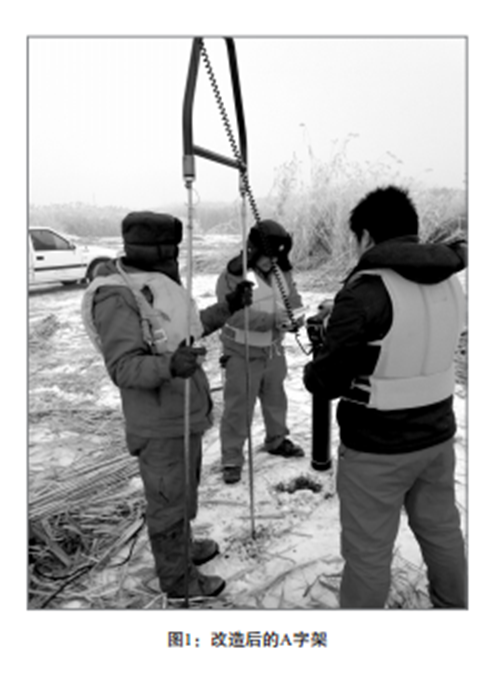

本次檢測采用DM內外業一體化型管道防腐 層檢測系統，分區段選擇測試樁84Km及88Km做為施加信號點，信號頻率為： 3Hz+6Hz+128Hz；電流強度為2A。檢測人員將A字架下方探腳分別連接2根2米長的鍍鋅鋼質套管延長桿，以保證A字架探腳能夠穿透冰層與管道上方土壤良好接觸；并在套管中穿入銅絲以保證其良好的導電效果。（見圖1）

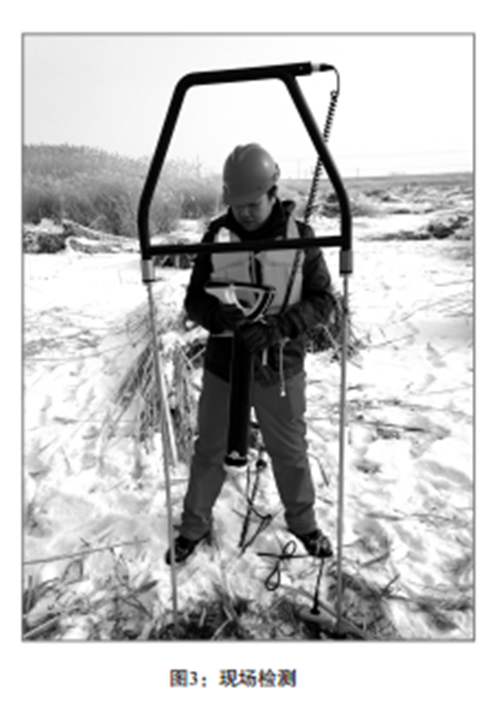

檢測前，先采用電鉆鉆透冰層（見圖2），然后將加長后A字架通過鉆孔插入至管道上方淤泥中（見圖3），接收發射機施加于管道上的檢測信號。

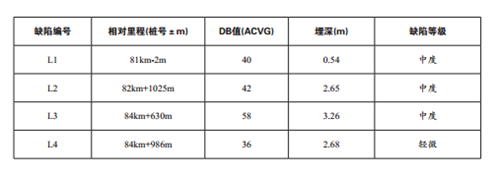

檢測過程中采取信號電流測試和ACVG檢漏同步進行，同時啟動DM接收機的GPS自動實時測量功能，信號電流檢測及ACVG檢漏每間隔20m采集1次，共采集了350個數據。通過分析，共確定4處外防腐層缺陷點。（見下表）

3 結論

通過本次檢測，初步嘗試了沼澤地段管道外防腐層檢測評價的新方法。雖然本次檢測過程中發現的管道外防腐層缺陷點還有待于進一步開挖驗證，但利用冬季水面結冰時機、采用ECDA開展穿越河流、沼澤、濕地等特殊地段的管道外防腐層評價是可行的。 ◢
