董紹華

中石油北京天然氣管道有限公司

2015年10月13日，國家標準化委員會公布了《油氣輸送管道完整性管理規范》（GB32167- 2015），首次將管道完整性管理納入國家標準序列，具有劃時代的意義。該標準規定了油氣輸送管道完整性管理的內容、方法和要求,包括數據采集與整合、高后果區識別、風險評價、完整性評價、風險消減與維修維護、效能評價等內容。提出了大量油氣管道管理的關鍵性技術指標，該標準適用于按《輸油管道工程設計規范》（GB50253-2014） 或《輸氣管道工程設計規范》（GB50251-2015） 設計、用于輸送油氣介質的陸上鋼質管道的完整性管理，不適用于站內工藝管道的完整性管理。該標準對于規范管道行業管理，提高管道安全管理水平具有重要意義。

下面針對管道完整性管理規范產生的背景、實行中的有關問題進行解釋，重點剖析在企業實施過程中可能遇到的問題，并提出建議。

1 標準制定背景

推行完整性管理是與國家對管道領域安全問題的重視分不開的。近年來發生的管道事故，特別是2013年11月22 日青島發生的原油管道泄漏爆炸事故， 讓管道管理者逐漸認識到完整性管理是保障管道安全的重要手段，必須花大力氣實施與推廣。該標準是借鑒近年來在石油管道行業推行完整性管理取得的成熟經驗，結合中石油、中石化、中海油及地方管道企業安全現狀制定的一項國家標準，旨在規范完整性管理活動，保障管道安全，提高我國管道管理水平。

2 標準適用范圍

該標準是針對線路的完整性管理，按照設計標準，站場應為閥室、分輸站、壓氣站、清管站、泵站等，一般以站場圍墻絕緣接頭為界，沒有絕緣接頭的以圍墻管理為界，除站場外，線路管道均適用于本標準的范疇。

該標準不適用于站場，未提出有關站場完整性管理的要求，主要考慮到站場設施較多，站場風險評估、完整性評價及工程技術人員的認識還沒有統一，沒有達到管道線路管理與技術領域的成熟度。

該標準適用于主干管道按照GB50251設計的城市燃?xì)夤艿�，但不適用于按GB50028設計的城市燃?xì)夤艿馈?

該標準也同樣不適用于油田集輸管道，因?yàn)榧�輸管道在陰極保護、收發球設施的設置、設計采用標準方面，均與長輸管道的完整性技術和方法差距很大。

另外，本標準不適用于海上油氣管道和非鋼制管道（PE\PVC管道等）。

3 標準實施步驟

怎樣才能確定一家企業是否開展了完整性管理，首先要從本標準的執行方面入手。按照標準要求，企業在實施完整性管理過程中要根據六步循環的步驟完成一個完整循環，即首先要建立完整性管理體系，然后根據標準要求開展數據采集與整合、高后果區識別、風險評價、完整性評價、風險消減與維修維護、效能評價六個步驟。如果其中某一個步驟缺失，則說明開展完整性管理方面有漏項，需要補充完善。

4 標準內容解析

4.1 高后果區管理問題

高后果區是該標準的一個重點內容，標準第4章一般要求中對此提出了3點強制性要求，分別是：

4.4 在建設期開展高后果區識別，優化路由選擇。無法避繞高后果區時應采取安全防護措施； 4.5 管道運營期周期性地進行高后果區識別，識別時間間隔最長不超過18個月。當管道及周邊環境發生變化，及時進行高后果區更新；4.6 對高后果區管道進行風險評價。

這3個條款規定了高后果區是管道管理的重點，高后果風險控制從建設期開始，在選線中實施高后果區的識別、繞避及安全措施；規定了運營期的識別、周期及周邊環境變化中的持續識別和更新。另外，要求對高后果區的管道開展風險評價，提出風險評價結果和報告。

標準還規定了高后果區的分級標準，油氣管道高后果區分為三級，按照管徑分為3類，一類是大于762mm，一類是小于273mm，還有一類是管徑介于二者之間。高后果區范圍按照6.1.3.2公式（1）計算，介于之間者高后果區邊界設定為距離最近一幢建筑物外邊緣200m。

4.2 數據管理問題

（1）建設期數據的移交問題。標準5.2.1規定，在試運行之前應將管道設計資料、中心線數據、施工記錄、評估報告、相關協議等管道數據提交給運營單位。建設期管道中心線及沿線地物坐標精度應達到亞米級精度，在人口密集區應適當提高數據精度。

（2）數據對齊入庫問題。目前存在的最大問題是施工期間的竣工數據和運行中取得的數據相互誤差、偏差較大，為了解決此類問題，需進行施工期間和運行階段的中心線校對。其中標準5.1.4.2 施工階段和運行階段的管道中心線對齊要求，宜遵循如下要求：

①管道中心線對齊應以施工測量或內檢測提供的環焊縫信息為基準。若進行了內檢測，對齊以內檢測環焊縫編號為基準。若沒有進行過內檢測，中心線對齊應基于測繪數據。測繪數據精度不能滿足要求時，宜根據外檢測和補充測繪結果更新中心線坐標。

②當施工測量與內檢測環焊縫信息出現偏差時，宜選擇內檢測數據為基準，并開挖測量、校準。

4.3 等級升級地區管理問題

地區等級升級一直是困擾管道管理者的難題。標準提出了解決這類問題的思路，6.3.4規定，地區發展規劃足以改變?cè)摰貐^(qū)現有等級時，管道設計應根據地區發展規劃劃分地區等級。對處于因人口密度增加或地區發展導致地區等級變化區域的輸氣管段，應評價該管段并采取相應措施，滿足變化后的更高等級區域管理要求。當評價表明該變化區域內的管道能夠滿足地區等級的變化時，最大操作壓力不需要變化；當評價表明該變化區域內的管道不能滿足地區等級的變化時，應立即換管或調整該管段最大操作壓力。具體采取措施和評價方法需要另行制定行業或企業標準。

4.4 風險評價問題

風險識別和評價一直是管道安全管理的重要內容。完整性管理對風險評價的要求主要是標準7.1.2中的相關規定，即風險評價工作應達到如下要求：

（1）應根據管道風險評價的目標來選擇合適的評價方法。

（2）應在設計階段和施工階段進行危害識別和風險評價，根據風險評價結果進行設計、施工和投產優化，規避風險。

（3）設計與施工階段的風險評價宜參考或模擬運行條件進行。

（4）管道投產后應盡快進行風險評價。

標準創新性地提出了風險可接受指標，7.4.1 規定，確定風險可接受性標準應考慮以下因素：國家法律法規和標準相關要求；管道的重要性；管道狀況；降低風險的成本。7.4.2規定，可通過以下幾個途徑來確定風險的可接受性標準：參照國內外同行業或其他行業已經確立的風險可接受標準；根據以往經驗判斷認為可接受的情況；根據管道平均安全水平，參見附錄G；與其他已經認可的活動和事件相比較。推薦的輸氣管道泄漏失效事故可接受標準為0.4次 /年•千公里，推薦的輸油管道泄漏失效事故可接受標準為：2.0次 /年•千公里。

4.5 完整性評價問題

完整性評價是管道完整性管理的核心，其中多項技術指標受到關注，直接評估、試壓評估、內檢測三者之間有何關系，需要厘清。

（1）直接評價使用的前提要求

直接評價是管道完整性管理的重要手段之一，在何時可用，在何時需要限制使用，標準8.4.1.2規定，直接評價一般在管道處于如下?tīng)顩r下選用：不具備內檢測或壓力試驗實施條件的管道；不能確認是否能夠?qū)嵤﹥?nèi)檢測或壓力試驗的管道；使用其他方法評價需要昂貴改造費用的管道；確認直接評價更有效，能夠取代內檢測或壓力試驗的管道。8.1.7規定，直接評價的再評價周期宜根據風險評價結論和直接評價結果綜合確定，最長不超過8年。對特殊危害因素應適當縮短再評價周期。

（2）強制性條款中規定了評價方法及評價周期

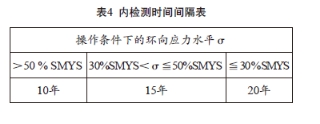

8.1.1規定“新建管道應在投用后3年內完成完整性評價”；8.1.2規定“ 輸油管道高后果區完整性評價的最大時間間隔不超過8年”。8.1.4規定“宜優先選擇內檢測方法進行完整性評價。如管道不具備內檢測條件，宜改造管道使其具備內檢測條件。對不能改造或不能清管的管道，可采用壓力試驗或直接評價等其他完整性評價方法”。另外，8.1.5規定“內檢測時間間隔需要根據風險評價和上次完整性評價結果綜合確定，最大評價時間間隔應符合表4要求”。

天然氣管道設計運行應力超過50%SYMS的， 最大內檢測時間間隔為10年，這就意味著大部分天然氣主干管道的檢測周期由原來的5～8年調整到了10年。

（3）試壓評估的啟動條件

標準中關于壓力試驗只限于對在役管道進行完整性評價。明確規定了長輸管道試壓評價的啟動條件，而且只限于此種條件：管道長期低于設計壓力運行，需要提壓運行但壓力仍然低于設計壓力， 在確保風險可控條件下，可采用輸送介質進行壓力試驗。如滿足以下條件之一，則不可采用輸送介質進行壓力試驗，只可選用水或者空氣試壓：

①管道采用多種完整性評價方法包括內檢測與直接評價等，仍然事故頻發；

②設計輸送的介質或工藝條件發生變更；

③管道停輸超過一年以上再啟動；

④新建管道和在役管道的更換管段；

⑤經過分析需要開展壓力試驗的管道。

4.6 風險減緩

標準規定，需要根據企業實際情況和管道地域地區特點制定相應的風險減緩措施，包括日常巡護管理、缺陷修復、腐蝕風險控制、第三方風險控制、自然與地質災害控制、應急支持等。

4.7 效能評估

效能評估一直是企業容易忽視的環節，盡管實施的方法各不相同，但目標都是達到體系持續改進。標準10.1規定，應定期開展效能評價確定完整性管理的有效性，可采用管理審核、指標評價和對標等方法進行；10.2規定，管理審核可采用內部審核或外部審核方式，發現并改進管理存在的不足。

4.8 培訓認證

完整性管理培訓是實施完整性管理的重要保證。標準13.1規定，從事管道完整性管理的相關人員應掌握相應技能，并通過培訓取得能力認證。培訓與能力認證分為三級：一級（初級）、二級（中級）、三級（高級）。

標準同時規范了個人從事完整性業務與能力資格要求，13.6規定，依據工作范圍，參訓個人必須符合管道完整性管理資質相應的要求，以從事相對應的業務工作。取得一級資質及以上人員方可進行高后果區識別和數據采集工作，取得二級資質人員方可進行管道基礎風險評價等工作，取得三級以上資質人員方可進行完整性評價、綜合風險評價和效能評價等工作。

5 標準實施建議

在實施管道完整性管理規范過程中，建議重點把握以下幾點：

（1）首先要結合本企業實際情況，緊緊把握6 個強制性條款要求，重點對高后果區的要求、管道檢測周期、完整性評價方法進行分析，選擇適用的檢測評價技術。既要符合企業實際，還要注重實施效果，確保最終達到保證安全的目的。

（2）建設期數據的移交很重要，但數據質量更加重要，一定要對數據的可靠性、安全性、真實性進行驗證，制定詳細的質量控制措施。

（3）培訓和能力認證是當前制約我國完整性管理發展的瓶頸之一，加快企業或大學等教育機構的能力認證中心建設，從源頭上培養完整性管理人才，應是提高我國管道完整性管理水平的重要基礎。

作者簡介：董紹華，髙級工程師，1972年生，2001年博士畢業于中國石油大學（北京）油氣儲運工程專業，現主要從事管道安全評價、完整性管理、科技開發與信息化管理工作。

《管道保護》2016年第1期（總第26期）
