摘要

目前， 國內進行ECDA的管道檢測工具通常選用雷迪PCM系列管道外防腐層檢測儀。 本文結合實際案例， 對DM內外業一體化型管道防腐層檢測系統在西部某管道上的實際應用成果進行介紹， 其相對雷迪PCM系列管道外防腐層檢測儀檢測， 具有顯示界面直觀、 操作步驟簡便、 測量點距準確、 數據分析實時、 抗干擾能力強、 測量精度高等特點， 大大提高了管道防腐層檢測精度及檢測效率， 有必要在油氣管道ECDA工作中推廣使用。

概述

目前， 管道輸送已成為我國石油、 天然氣運輸?shù)闹饕�方式�?逐步形成網絡。 為保證油氣管道的本體安全， 減緩管道的自然腐蝕速率， 管道外防腐層質量的優劣直接關系到管道的使用壽命及安全運行。

管道經過多年運行， 管道的外防腐層會出現不同程度的老化、 破損現象， 部分管道因外防腐層缺陷引發管道本體缺陷， 嚴重影響管道安全運行。 為了保證管道系統安全運行， 根據國家相關法律法規， 管道企業需要對其擁有的管道系統進行定期的檢測和維護。

ECDA簡述

ECDA是外腐蝕直接評價技術的簡稱， 其主要適用于陸地埋地鋼制管道， 目的是利用當前各種埋地管道檢測工具， 對管道外腐蝕的風險進行有效管理， 降低外腐蝕對管道完整性的影響， 將管道開挖和維修成本最小化， 提高管道的安全運行狀況。

DM內外業一體化型管道防腐層檢測系統介紹

DM內外業一體化型管道防腐層檢測系統由發射機、 接收機、 數字A字架及REDBOX內外業一體化數據終端(可選配)組成。 采用多頻電流衰減法和交流電位梯度(ACVG)檢測技術， 對埋地管道防腐層進行現場絕緣性能評估和缺陷點定位， 及時發現防腐層缺陷， 杜絕腐蝕泄漏隱患， 保證油氣管道安全運行。

DM內外業一體化型管道防腐層檢測系統的基本原理

由電磁學知識可知， 通電的導體周圍空間 存 在 磁 場 。 輸 油 氣 管 道 一 般 都 由 金 屬 制成， 我們可以把金屬管道理想化為一根無限長的導線， 當我們在管道上施加電流時， 在管道的周圍空間即可以產生磁場。 另根據電磁感應原理， 金屬線圈處在交變的磁場中， 由于通過線圈磁通量的不斷變化， 金屬線圈可感應出電流。 DM內外業一體化型管道防腐層檢測系統的發射機就是利用以上原理向管道施加一種或多種交變電流信號的設備， 在管道周圍空間激發一個或多個交變的磁場； 接收機中放置一個或若干個水平或垂直分布的線圈， 當接收機處于管道附近時， 可以感應到管道周邊的磁場信號， 然后根據這種磁場的分布特征來確定埋地管線所在位置、 走向和深度。

DM內外業一體化型管道防腐層檢測系統的檢測原理

DM內外業一體化型管道防腐層檢測系統發射機的輸出一端與被檢測管道連接， 另一端與距管道垂直距離＞50m處大地連接、 且接觸良好。 發射機向埋地管道施加一定的電流信號， 電流強度會隨著管道距離的增加而衰減，在管徑、 管材、 土壤環境不變的情況下， 管道防腐層對地絕緣越好， 施加在管道上的電流損失越少， 衰減亦越��； 如果管道防腐層存在破損， 電流信號將地埋地管道防腐層破損點處與大地形成回路， 會導致管道上的電流自破損點處漏失， 并在破損點形成球形電場信號， 且在破損點正上方時電場強度最強； 當采用A字架進行管道防腐層檢漏時， 在防腐層破損點周圍由于有電場信號存在， A字架兩極間就會存在電位差， 當A字架一極正好位于破損點上方時， 此時A字架兩極間的電位差達到最大； 當破損點正好位于A字架兩極正中間時， A字架兩極間的電位差最小， 理論上應為O； 當A字架接近破損點時， 接收機上會有箭頭顯示指向破損點， 越過破損點后箭頭指示會隨之改變。

DM內外業一體化型管道防腐層檢測系統實際應用

2 0 1 2 年 1 0 月 ， 西 部 地 區 某 管 道 停 輸 期間， 其首站至1#閥室管段的壓力出現持續下降且降幅較大的現象。 為檢查是否存在不法分子在管道上打孔盜油及腐蝕泄露的情況，管道管理單位組織相關技術人員采用DM內外業一體化型管道防腐層檢測系統對0—1號閥室進行了檢測。

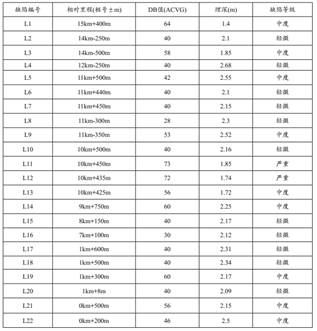

發射機設在16號測試樁， 位于1號閥下游河床附近， 距1號閥室約500m； 接地選擇在河床中， 接地效果良好； 發射機輸出頻率為3HZ、 6HZ、 128HZ； 電流強度為2A； 接收機自1號閥室至0號測試樁進行檢測， 信號電流測試和ACVG檢漏同步進行， 信號電流檢測間距為25m， ACVG檢漏間距約15m。 本次檢測管道所經地形較為復雜， 有山區石方段、 居民聚居段、 高填方段、 戈壁段、 高壓輸電線路及變電站并行段、 混凝土蓋板保護段、 鐵路穿越、 公路穿越等， 檢測距離約16Km。 DM內外業一體化型管道防腐層檢測系統操作步驟較為簡便，顯示界面非常清晰、 直觀， 在近9m的高填方段準確的測量出管道的埋深； 在高壓輸電線路及變電站并行段基本不受雜散電流的干擾， 在混凝土蓋板保護段也能準確測量出管道外防腐層的缺陷部位置， 檢測效率及精度大大提高。 本次檢測共查找出22處不同程度的管道外防腐層缺陷。 詳見下表。

通過開挖驗證， 檢測信息與開挖驗證結果吻合良好。 以下為部分檢測點開挖驗證結果。編號L3（里程： 14km-500m； DB值： 58； 缺陷等級： 中度。 ）

3PE防腐層有劃傷， 且電火花檢測存在諸多針孔漏點。

編號L4（里程： 12km-250m； DB值： 40；缺陷等級： 輕微。 ）

3PE防腐層存在直徑約2cm的石塊劃傷。編號L9（里程： 11km-350m； DB值： 53；缺陷等級： 中度。 ）

管道上方3PE防腐層存在約長5cm×寬3cm大小破損。

編號L15（里程： 9km+750m； DB值：60； 缺陷等級： 中度）

管道外防腐層在2:30位置存在約長15cm×寬5cm的損傷。

編號L20（里程： 1km+300m； DB值：60； 缺陷等級： 中度。 ）

管體正上方防腐層存在約長60cm×寬3cm劃傷。

通過實際應用， 該設備的靈敏度、 準確性均較以往使用的雷迪PCM系列管道外防腐層檢測儀高很多， 查找出許多雷迪PCM系列管道外防腐層檢測儀不能準確確定的防腐層缺陷點， 為管道的安全運行提供了可靠的數據。 詳見下表。

結束語

ECDA 在作為管道完整性評價的一種方法，比內檢測和壓力試驗在費用上要更經濟， DM內外業一體化型管道防腐層檢測系統作為ECDA中的一種檢測工具， 其具有顯示界面直觀、 操作步驟簡便、 準確測量點距、 實時分析數據、 抗干擾能力強、 測量精度高等特點， 且還可以配REDBOX內外業一體化數據終端， 通過藍牙自動接收實時檢測數據、 自動整合防腐層檢測數據和GIS數據， 可現場自動分析檢測數據、 自動生成檢測報告， 有必要在油氣管道ECDA工作中推廣使用。 ◢

作者簡介:

王成，1997年7月畢業于石河子大學，中國石油西部管道塔里木輸油氣分公司工程師，從事管道保衛、陰保防腐及管道維搶修管理工作

《管道保護》2013年第2期（總第9期）
