《管道安全保護》編輯部：1970年8月3日，黨中央批準建設具有重大戰略意義的大慶至撫順的我國第一條長距離、大口徑原油管道。在不斷總結經驗的基礎上，1994年，管道行業首部國家強制標準《輸油管道工程設計規范》正式頒布施行。在此后20年時間里，規范歷經3次修訂，日臻完善，為我國輸油管道高質量建設和發展，縮小與國際先進水平的差距發揮了重要作用。今年是這部規范2014版實施10周年，我們特別邀請到中國石油天然氣管道工程有限公司（原管道設計院）線路設計專家、教授級高級工程師余志峰，請他回顧并介紹有關情況，與大家一起分享心得體會。

郵箱：guandaobaohu@163.com。

編輯部：今年是GB 50253―2014《輸油管道工程設計規范》實施10周年。請您向讀者簡要回顧一下這部規范修訂過程和主要內容特點。

余志峰：國家強制標準GB 50253《輸油管道工程設計規范》首次發布時間為1994年，歷經2003年修訂、2006年局部修訂和2014年修訂，經過30多年來的發展，不斷完善，對我國輸油管道建設發揮了重要的指導作用�，F(xiàn)行版本為2014版，于2015年4月1日起正式實施。
2014版規范修訂工作于2011年立項，標準編制組深入調查研究，認真總結經驗，參考有關國際先進標準，并廣泛征求意見，歷經3年修訂而成。修訂的主要內容有：與法律法規、標準規范的協同；規定了與上下游企業和設施的界面劃分范圍（圖 1）；補充、修訂管道并行敷設的相關規定；增加了管道水工保護的相關規定；補充、修訂有關原油管道加熱、順序輸送的相關規定；補充、修訂有關成品油管道順序輸送工藝設計的相關規定；修訂了輸油站內管道的許用應力計算相關內容等。

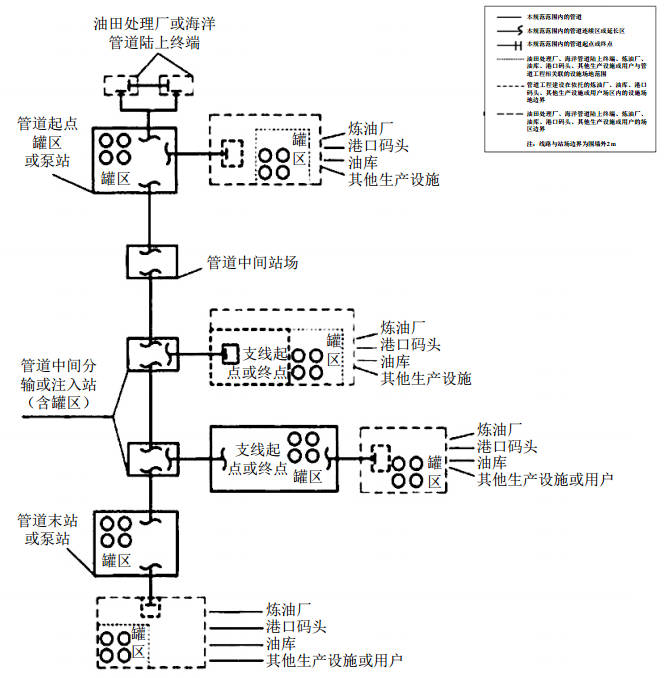

圖 1  規定了輸油管道工程與上下游相關企業及設施的界面劃分

  修訂后的2014版規范共有9章和10個附錄，主要內容包括：總則，術語，輸油工藝，線路，管道、管道附件和支承件設計，輸油站，管道監控系統，通信，管道的焊接、焊接檢驗與試壓等；涵蓋了管道所有組成件和支承件的設計，包括工藝、線路、材料、結構、自控、通信等專業設計以及主要的施工技術要求，是個綜合性標準，內容全面、指導性強。

  編輯部：2014版規范對我國輸油管道建設發展起到了積極作用，主要體現在哪些方面？
  余志峰：2014版規范實施10年來，我國輸油管道建設快速發展，管道建設水平穩步提升，突出體現在以下幾個方面。
  （1）管網規模進一步擴展，結構更加優化。截至2023年底，全國長輸油氣管網總里程約19萬公里，其中原油管道3.3萬公里、成品油管道3.3萬公里，與10年前相比，里程分別增長6000公里和1.2萬公里。從空間布局來看，我國已形成"東西半環、海油登陸"的原油通道格局和"北油南運、沿海內送"的成品油運輸通道布局。西北與西南相連、東北與華北華東貫通的管網結構，有效支撐了區域間的能源調配。
  （2）安全、環保理念和合規建設已逐步成為共識。全面落實各級政府相關職能部門和單位對管道線路路由和站場選址的意見，配合開展安全、環境影響、礦產壓覆、文物調查、地災、地震、防洪、雷電、水保、節能、職業衛生、社會穩定性等方面的評價工作，保證了工程建設的合法合規。山體定向鉆、TBM技術、反井鉆技術（圖 2）等非開挖穿越技術得以應用，在降低對環境影響的同時，保證了管道運行期的安全。高后果區識別和評價貫穿設計各個階段，從源頭上管控風險，為管道完整性管理奠定基礎。

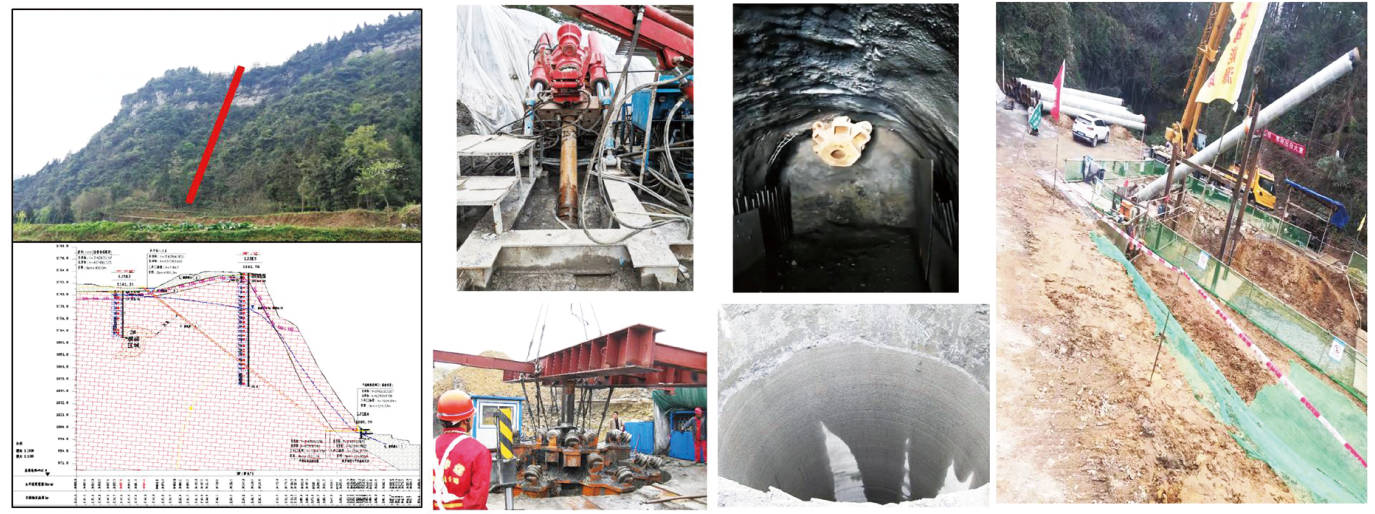

圖 2 反井鉆工程應用示例

  （3）材料和設備國產化實現重大突破，制造技術自主可控。國內管線鋼品種齊全，產能充足，X70/X80鋼級大變形鋼管實現國產化。2500千瓦級輸油泵、大口徑高壓閥門、三通盲板等組成件均實現國產化，成功研發了﹣45℃低溫管材和管件。全自動焊接裝備、無損檢測設備、機械化補口裝備等施工裝備也都實現了國產化，可以支撐國家管網的自主建設。
  （4）結構設計方法進一步發展。在完善應力設計方法的基礎上，研發并應用了適用于強震區、活動斷層、凍土地區、采空沉陷區等地面位移地段的應變?cè)O(shè)計方法，健全了結構設計方法，保障了管道本質安全。開發了基于可靠性的極限狀態設計方法（圖 3），以安全等級替代現有的地區等級（輸氣管道）或重要管段（輸油管道）劃分，實現全生命周期管道風險可控，為結構設計方法的變革奠定了基礎。

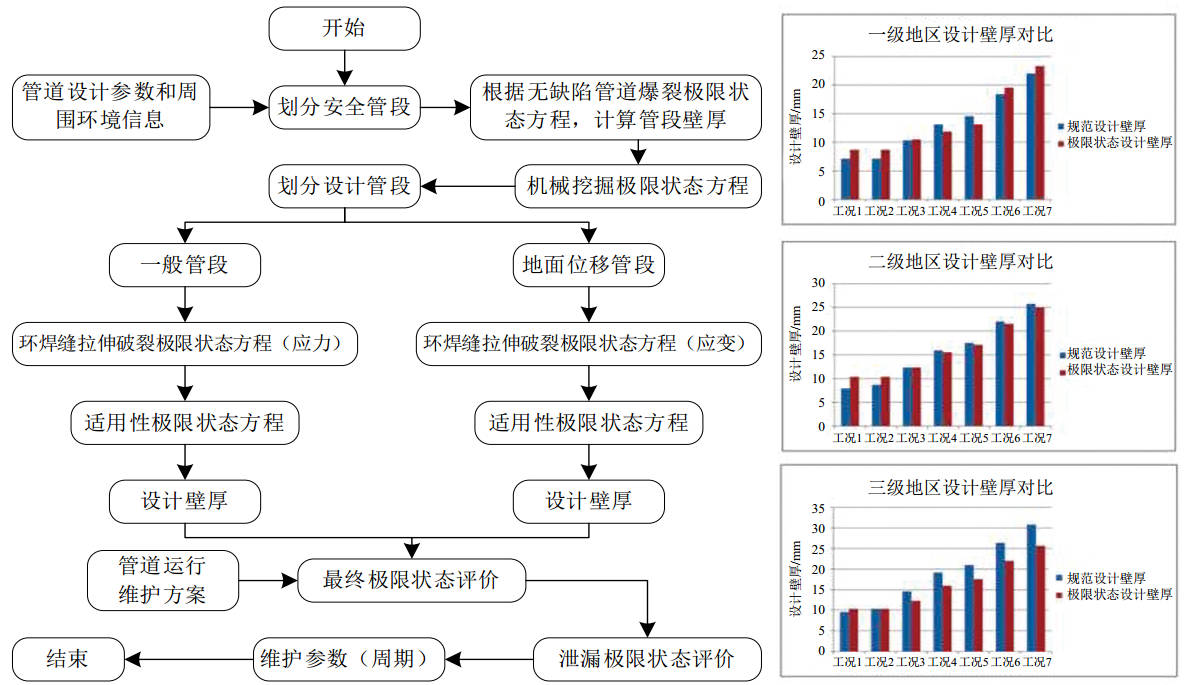

圖 3 基于可靠性的極限狀態設計流程及應用效果分析

  （5）全面推行自動焊，施工質量可控。全面推動應用自動焊技術，形成了涵蓋平原、山區、水網等全地形地貌的自動焊施工工藝，焊接效率和合格率明顯提升。與自動焊配套的全自動超聲檢測（AUT）、相控陣超聲檢測（PAUT）、X射線數字成像檢測等數字化無損檢測技術廣泛應用，可及時反饋環焊縫焊接效果，保證環焊縫質量穩定、可靠。
  （6）數字化、智能化設計和移交成為管道建設的通用要求。以數據驅動的線路數字化平臺、多專業協同的站場三維數字化平臺等數字化設計工具的研發和升級支撐了設計產品的全面數字化。為實現對管道及周?chē)�環境的“全面感知”，廣泛應用了空天地一體化監測、視頻監測、管體應力、應變監測、分布式光纖預警等智能化設計技術，滿足建設智能管道和智慧管網的需求。編制了數字化交付標準，規范了數字化移交工作。
  （7）標準體系更加完善。在2014版規范的基礎上，相應的材料、施工、檢測等標準規范都得以配套發展，特別是國家管網的DEC文件覆蓋面更廣，涉及管道建設的各個環節，這些標準和文件保障了管道的高質量發展。
  總之，2014版規范實施10年來，指導了中俄原油二線管道，董家口港—濰坊—魯中魯北原油管道，日照港—京博原油、成品油管道，青藏成品油管道等工程的建設，使用情況總體良好。
  編輯部：您覺得《輸油管道工程設計規范》還有哪些可以提升的空間？
  余志峰：從2014版規范實施過程中我們收到的咨詢意見以及標準周期管理的要求來看，有必要擇機對其進行修訂。重點考慮以下幾個方面。
  （1）與法律法規、標準規范的協調性。10多年來，國家出臺和修訂了一批與管道建設相關的管道保護法、安全生產法、環境保護法、防洪法、黑土地保護法等法律法規。與管道建設相關的標準規范也有更新，如新編了目前處于征求意見階段的全文強制性工程建設規范《輸油管道項目規范》、新修訂的GB/T 34275―2024《壓力管道規范 長輸管道》已發布實施等，2014版規范在后續修訂過程中需要做好與相關法律法規、標準規范規定的內容協調。
  （2）規范的內容可以適當擴充。隨著新編《輸油管道項目規范》的發布實施，《輸油管道工程設計規范》將成為國家推薦標準，標準的適用范圍和具體內容可以適當補充和細化，如明確設計溫度的規定，增加設計使用年限的規定，增加穿跨越章節，將防腐和保溫單列章節并補充站內管道和設施防腐的內容等。
  （3）體現行業技術發展成果。及時吸納新材料、新方法、新工藝等最新的科研成果。在結構設計方法中明確應變?cè)O(shè)計方法的適用條件和設計準則，甚至有條件地使用基于可靠性的極限狀態設計方法。在穿越工程中增加TBM、直鋪管法等方式，補充數字化、智能化設計的相關規定等。
  （4）完善現有的條款內容。在選線原則、管溝加寬裕量中體現自動焊應用的需求；閥室選址考慮防洪、與周?chē)�建筑物和�?gòu)筑物間距等規定；管道標識中增加高后果區的要求；增加水土保持和土地復墾的相關規定；在強度設計系數中考慮高后果區的要求；完善當量應力組合的表達式；補充完善管道徑向、軸向穩定性校核的規定。根據工程實踐做法，補充完善焊接與檢驗規定；細化管道試壓分段規定等。
  編輯部：2022年本刊曾對您做過一次專訪，題目是“如何理解管道線路與周?chē)�建（�?gòu)）筑物距離的法律規定”。2024年底，您受邀在甘肅省管道保護協會二屆四次理事會上就管道保護法第十三條、三十條修訂提出了建議，您的精辟見解使不少讀者受益良多。目前，管道保護主管部門依據管道保護法第十三條規定，將新建管道選線與周邊建筑物、構筑物的保護距離納入行政許可管理，您對此有何建議？
  余志峰：設置保護距離主要是為了保護管道周邊建筑物、構筑物安全（圖 4），現行輸油管道、輸氣管道工程設計規范關于管道與周邊建筑物、構筑物的距離要求，只是出于保障管道自身安全的考慮，不能作為執行的依據。管道保護法第十三條要求，管道建設選線應當與建筑物、構筑物和鐵路、公路等保持本法和有關法律、行政法規以及國家技術規范的強制性要求規定的保護距離，但是目前還沒有相關的法律、法規和技術規范可以遵循。所以，建議首先研究制定保護距離標準，并且明確什么樣的建筑物和構筑物需要設定保護距離。其次，制定保護距離標準，應遵循管道保護法提出的保障管道及建筑物、構筑物安全和節約用地的原則，兼顧管道和地方發展。再次，目前管道建設程序已經理順，應盡量避免再設立新的行政許可事項，建議納入安全評價的結論中。

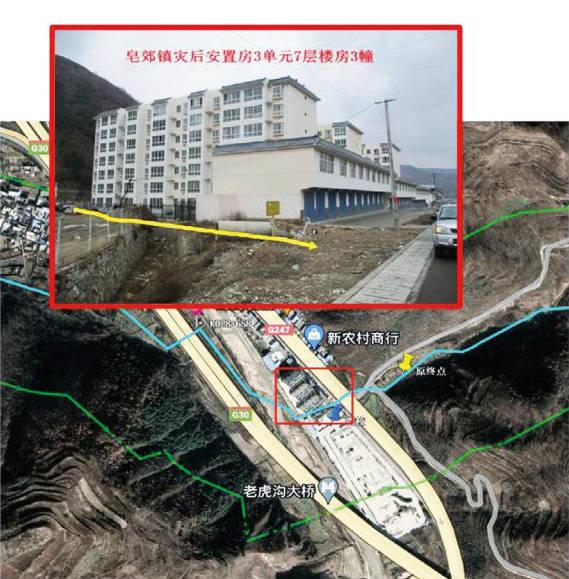

圖 4 新建安置房臨近管道建設

  編輯部：近年來二氧化碳輸送管道開始興起，它和油品輸送管道有何不同，如何從設計角度來保證管道的安全性？
  余志峰：二氧化碳輸送管道是碳捕集、利用與封存（CCUS）的關鍵環節，是連接減排技術與規�；瘧�(yīng)用的“橋梁”，對實現碳中和、工業綠色轉型和能源安全具有戰略意義。二氧化碳輸送管道已納入了國家和地方規劃，在建和規劃的二氧化碳管道分布在環渤海、長三角、珠三角和西北地區等重點區域，還有跨區域的骨干管網等。國內外圍繞二氧化碳管道開展了大量的科研課題，標準規范也在逐步完善中。二氧化碳可以不同的相態進行輸送，當采用液態、密相和超臨界輸送時，與油品輸送管道相似，在保證管道安全輸送上要重點關注以下幾個方面。
  （1）嚴格執行標準規范。國際上的主要標準規范有：ISO 27913：2016《碳捕集與封存（CCS）—CO2輸送管道系統》、DNV-RP-F104：2021《設計和運行二氧化碳管道》等；國內標準規范有：GB/T 42797―2023《二氧化碳捕集、輸送和地質封存 管道輸送系統》、SH/T 3202―2018《二氧化碳輸送管道工程設計規范》，還有一些地方和團體標準，二氧化碳管道建設的標準體系正在逐步完善。在設計中應嚴格執行現行標準規范，來確保管道的安全性。
  （2）在工藝系統設計方面，要根據介質特性、輸送規模、運輸距離等合理選擇氣相、液相、密相或超臨界等輸送方式。要做好壓力和溫度控制設計，保證在流動過程和泄壓過程中相態的穩定。
  （3）在管材選擇上，要根據介質組分和運行工況判定其腐蝕性，合理選擇耐腐蝕管材或采取其他內腐蝕控制措施。對于鋼制管道要進行斷裂控制設計，防止長程的延性斷裂擴展（圖 5）。

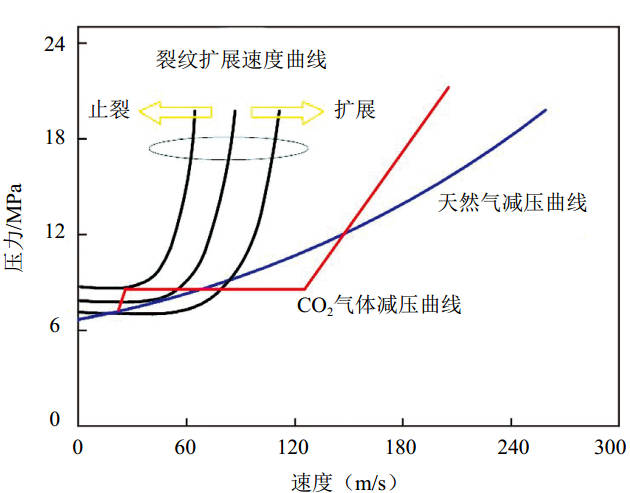

圖 5 超臨界二氧化碳減壓曲線與天然氣減壓曲線的對比示意圖

  （4）在管道失效風險控制上，要合理評估二氧化碳管道泄漏或破裂的危害，并提出相應的預防措施。二氧化碳管道泄漏或破裂的危害主要包括近場沖擊波、低溫凍傷、窒息等造成的人員傷亡，以及遠場的二氧化碳及其所含的H2S、CO等雜質對人體健康的威脅�？煽紤]采取足夠的埋深、防范第三方損壞的措施等降低失效概率，以及設置并應用管道泄漏監測系統，及時發現危害以降低管道失效后果。

編輯部：感謝您接受我們的采訪。

余志峰簡介：教授級高級工程師，自1998年參加工作以來，一直從事管道線路設計和科研工作。主持或參與的工程分布于中國、利比亞、蘇丹、緬甸、喀麥隆、加拿大等國家，先后完成了國家科技支撐計劃、中國石油集團公司和管道局等課題十多項，多項科研成果達到國際先進水平并填補了國內空白。主編國家標準、石油行業標準、中國石油集團公司標準5部，在各類會議、核心期刊發表論文20余篇。
